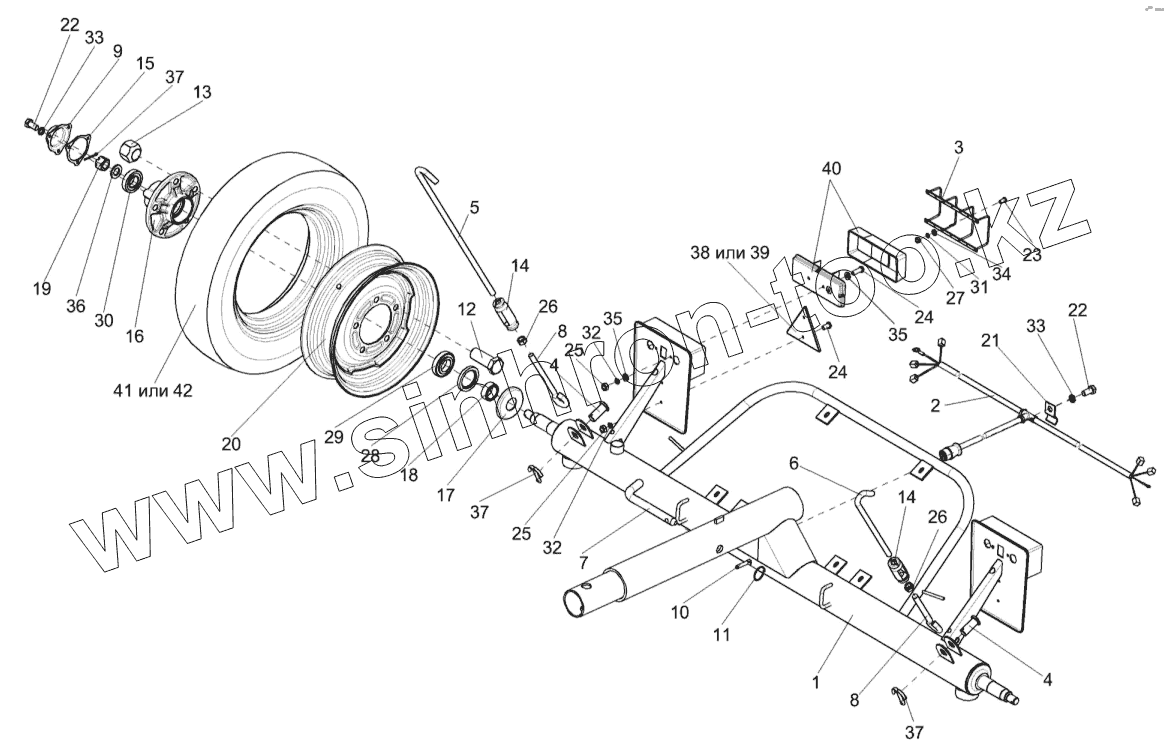

Каталог запасных частей к технике: Гомсельмаш ПКК-0400000А. Тележка задняя КИС 0209000А
1
2
3
4
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
22
23
24
24
25
25
26
26
27
28
29
30
31
32
32
33
33
34
35
35
36
37
37
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС0209020 | КИС0209020 | Натяжное устройство | |
| КИС0209000А | КИС0209000А | Тележка задняя | |
| КПР6102020 | КПР6102020 | Колесо | |
| КИС0209020-01 | КИС0209020-01 | Натяжное устройство | |
| КИС0209160 | КИС0209160 | Рама со ступицами | |
| 1 | КИС0209010Б | Рама | |
| 2 | КИС0700200 | Жгут задней тележки | |
| 3 | КЗР0392020 | Решетка | |
| 4 | КИС0209602 | Палец | |
| 5 | КИС0209603 | Захват верхний | |
| 6 | КИС0209603-01 | Захват верхний | |
| 7 | КИС0209604 | Фиксатор | |
| 8 | КИС0209607 | Захват нижний | |
| 9 | КРН0800415 | Крышка | |
| 10 | КСЛ0107615 | Чека | |
| 11 | КСЛ0107616 | Кольцо | |
| 12 | А.04.02.017-01 | Болт переднего колеса | |
| 13 | А.04.02.018 | Гайка крепления колеса | |
| 14 | АМ46.02.201-01 | Гайка стяжная | |
| 15 | А.04.02.014 | Прокладка | |
| 16 | Н.130.02.201-02 | Ступица | |
| 17 | Н.130.02.403-02 | Колпачек | |
| 18 | Н.130.03.601 | Втулка | |
| 19 | Н.130.03.602 | Гайка | |
| 20 | 36-3101010-А2 | Колесо в сборе | |
| 21 | 887-8609035 | Скоба | |
| 22 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 | |
| 23 | ВинтВ.М4-6ех12-17473 | Винт В.М4-6ех12-17473 | |
| 24 | ВинтВ.М6-6ех20-17473 | Винт В.М6-6ех20-17473 | |
| 25 | ГайкаM6-6G-5915 | Гайка M6-6G-5915 | |
| 26 | ГайкаM16-6G-5915 | Гайка M16-6G-5915 | |
| 27 | ГайкаM4-6G-5927 | Гайка M4-6G-5927 | |
| 28 | 1.2-55x80-1-8752 | Манжета 1.2-55x80-1-8752 | |
| 29 | 7207А-27365 | Подшипник 7207А-27365 | |
| 30 | 7208А-27365 | Подшипник | |
| 31 | Шайба4.65Г-6402 | Шайба 4.65Г-6402 | |
| 32 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 | |
| 33 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 | |
| 34 | ШайбаС.4.01-11371 | Шайба С.4.01-11371 | |
| 35 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 | |
| 36 | Шайба2.24.01-11371 | Шайба 2.24.01-11371 | |
| 37 | Шплинт5х45-397 | Шплинт 5х45-397 | |
| 38 | 3232.3731 | Световозвращатель | |
| 39 | ФП401А | Световозвращатель | |
| 40 | 7313.3716 | Фонарь задний | |
| 41 | Шина5,50-16Ф-122НС8 | Шина 5,50-16Ф-122 НС8 | |
| 42 | Шина5,50-16ФБел-256НС8 | Шина 5,50-16ФБел-256 НС8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
