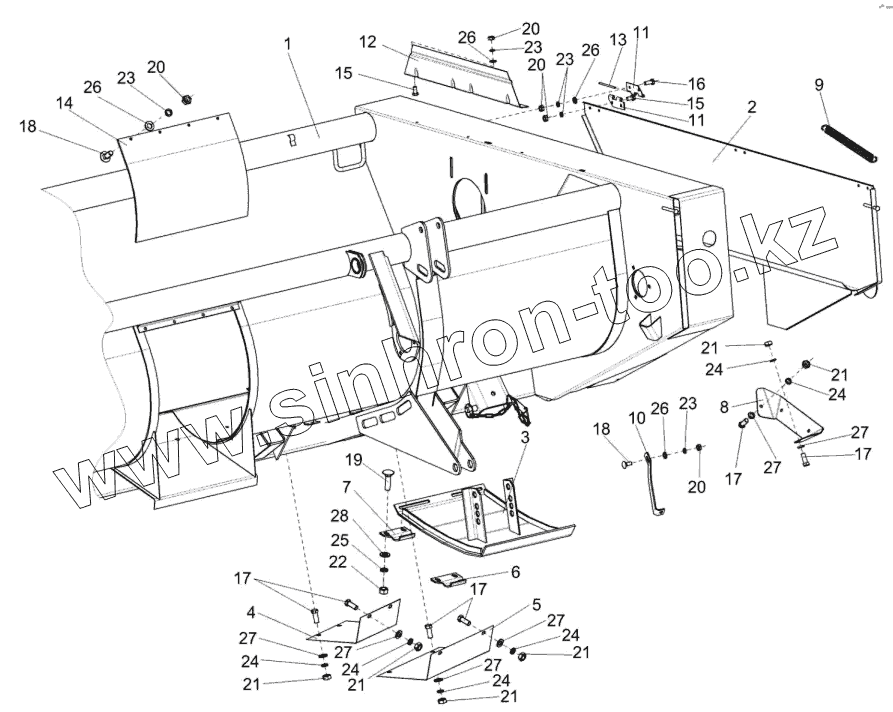

Каталог запасных частей к технике: Гомсельмаш ПКК-0400000А. Рама ПКК 0401000А (лист 1)
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
17
17
17
17
18
18
19
20
20
20
20
21
21
21
21
21
21
22
23
23
23
23
24
24
24
24
24
24
25
26
26
26
26
27
27
27
27
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС0211010В | КИС0211010В | Петля | |
| КИС0211000Г | КИС0211000Г | Ограждение | |
| 1 | ПКК0401000А | Рама | |
| 2 | КИС0211020А | Щит | |
| 3 | КИС0218000Б | Башмак | |
| 4 | ПКК0400421А | Ограждение | |
| 5 | ПКК0400421А-01 | Ограждение | |
| 6 | КИС0200402А | Крепление башмака | |
| 7 | КИС0200403А | Крепление башмака | |
| 8 | КИС0200408А | Щиток | |
| 9 | КИС0200602А | Пружина | |
| 10 | КИС0200801 | Стеблеотвод | |
| 11 | КИС0211405В | Петля | |
| 12 | КИС0201451Б | Щиток | |
| 13 | КИС0211602В | Ось | |
| 14 | ПКК0460003 | Фартук | |
| 15 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 | |
| 16 | БолтМ8-6ех20-7796 | Болт М8-6ех20-7796 | |
| 17 | БолтМ10-6ех25-7796 | Болт М10-6ех25-7796 | |
| 18 | БолтМ8-6ех20-7802 | Болт М8-6ех20-7802 | |
| 19 | БолтМ12-6ех45-7802 | Болт М12-6ех45-7802 | |
| 20 | ГайкиM8-6G-5915 | Гайки M8-6G-5915 | |
| 21 | ГайкиM10-6G-5915 | Гайки M10-6G-5915 | |
| 22 | ГайкиM12-6G-5915 | Гайки M12-6G-5915 | |
| 23 | Шайбы8Т.65Г-6402 | Шайбы 8Т.65Г-6402 | |
| 24 | Шайбы10Т.65Г-6402 | Шайбы 10Т.65Г-6402 | |
| 25 | Шайбы12Т.65Г-6402 | Шайбы 12Т.65Г-6402 | |
| 26 | ШайбыC.8.01-11371 | Шайбы C.8.01-11371 | |
| 27 | ШайбыC.10.01-11371 | Шайбы C.10.01-11371 | |
| 28 | ШайбыC.12.01-11371 | Шайбы C.12.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
