Каталог запасных частей к технике: Гомсельмаш ПКК-0350000. Устройство прижимное КИС 0915000Б

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

8

9

9

9

10

10

10

11

11

12

13

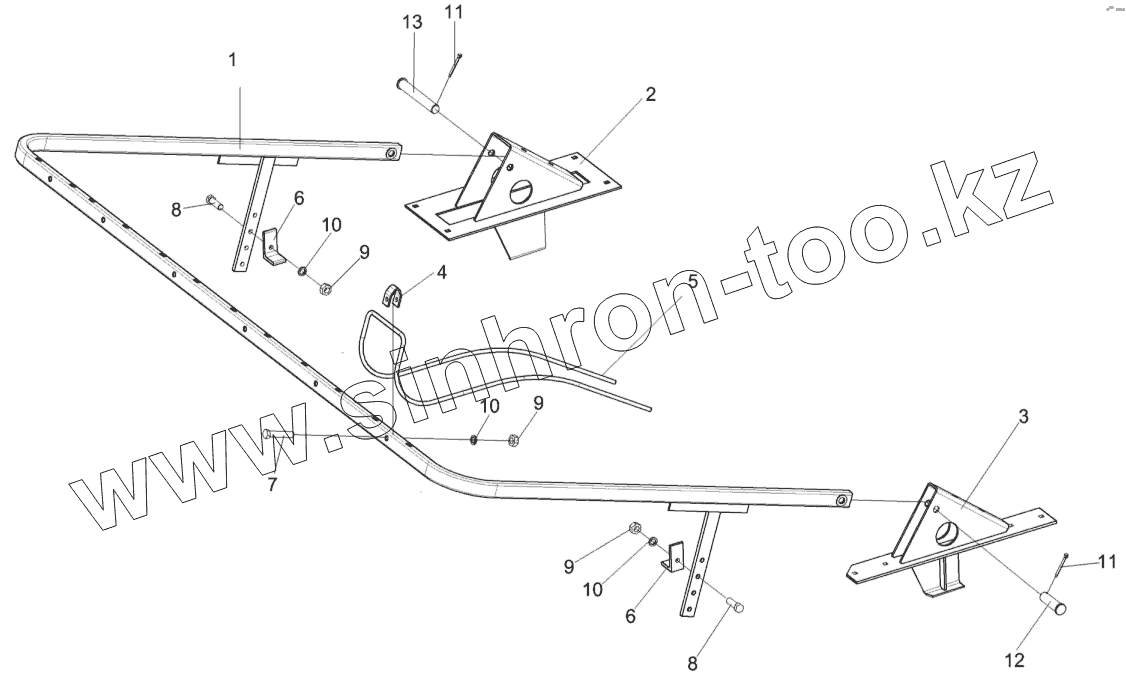

Позиция на иллюстрации	Заводской номер детали		Название детали
КИС0915000Б	КИС0915000Б		Устройство прижимное
1	КИС0915010Б		Дуга
2	КИС0915020А		Кронштейн прижима правый
3	КИС0915030А		Кронштейн прижима левый
4	КИС0915401А		Скоба
5	КИС0915601Б		Прижим
6	КИС0915701А		Уголок
7	БолтМ10-6ех50-7796		Болт М10-6ех50-7796
8	БолтМ10-6ех30-7796		Болт М10-6ех30-7796
9	ГайкаМ10-6G-5915		Гайка М10-6G-5915
10	Шайба10Т.65Г-6402		Шайба 10Т.65Г-6402
11	Шплинт4х32-397		Шплинт 4х32-397
12	6-16b12х55-9650		Ось 6-16 b12х55-9650
13	6-16b12х110-9650		Ось 6-16 b12х110-9650

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
