Каталог запасных частей к технике: Гомсельмаш ПКК-0200000А-06. Привод угловой ПКК 0202910-02
1
2
3
4
5
6
7
7
7
7
7
7
8
8
9
9
10
10
10
10
11
11
12
12
12
12
13
14
14
14
14
15
15

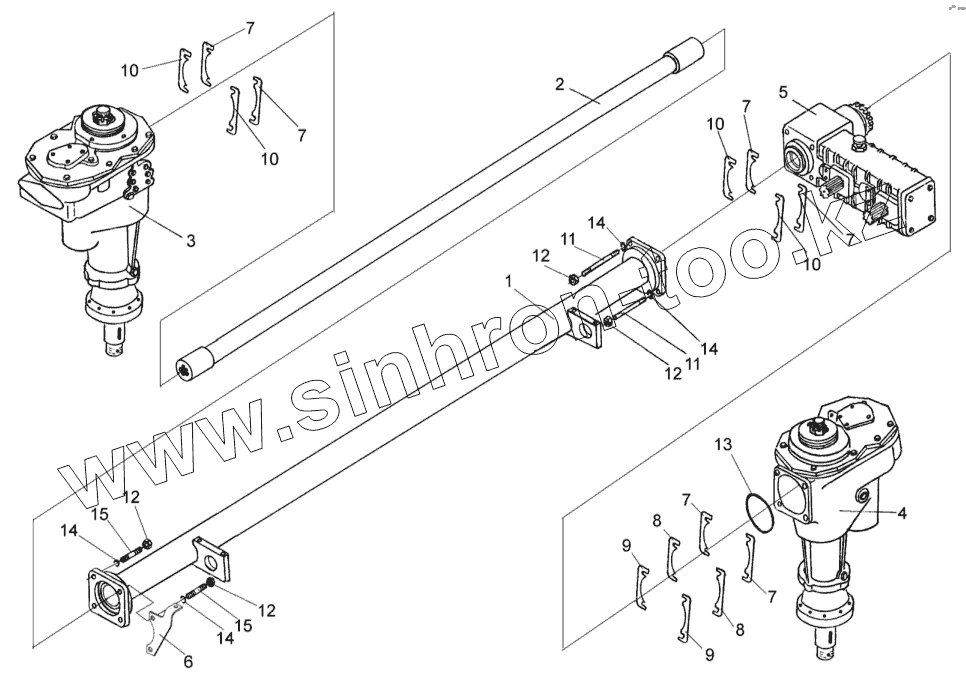

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК0202900-02 | ПКК0202900-02 | Привод рабочих органов | |
| ПКК0202910-02 | ПКК0202910-02 | Привод угловой | |
| 1 | ПКК0202260 | Балка центральная | |
| 2 | ПКК0202630 | Вал | |
| 3 | ПКК0202850-02 | Редуктор конический | |
| 4 | ПКК0202860-02 | Редуктор | |
| 5 | ПКК0202890 | Редуктор цилиндрический | |
| 6 | ПКК0202404А | Кронштейн | |
| 7 | ПКК0202546 | Прокладка регулировочная | |
| 8 | ПКК0202546-01 | Прокладка регулировочная | |
| 9 | ПКК0202546-02 | Прокладка регулировочная | |
| 10 | ПКК0202546-03 | Прокладка регулировочная | |
| 11 | ПКК0202621 | Шпилька | |
| 12 | ГайкаM14-6G-5915 | Гайка M14-6G-5915 | |
| 13 | 115-125-58-2-2-18829/9833 | Кольцо | |
| 14 | Шайба14Т.65Г-6402 | Шайба 14Т.65Г-6402 | |
| 15 | Шпилька2М14-6ех55-22036 | Шпилька 2М14-6ех55-22036 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
