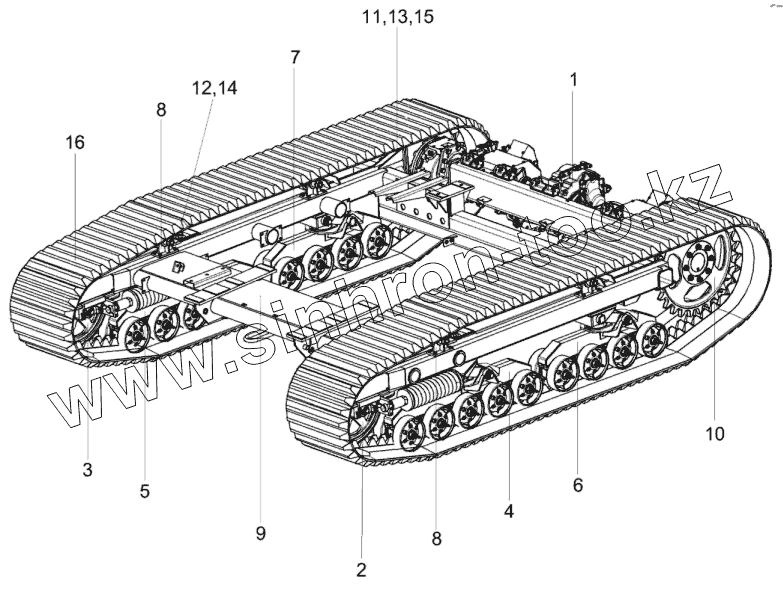

Каталог запасных частей к технике: Гомсельмаш КЗС-812С. Установка тележки гусеничной КЗК-812С-2-0109000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-812С-2-0109000	КЗК-812С-2-0109000		Установка тележки гусеничной
1	КЗК-812С-2-0107000		Мост ведущий
2	КЗК-812С-2-0151000		Установка механизма натяжения
3	КЗК-812С-2-0151000-01		Установка механизма натяжения
4	КЗК-812С-2-0152200		Установка каретки передней
5	КЗК-812С-2-0152200-01		Установка каретки передней
6	КЗК-812С-2-0153200		Установка каретки задней
7	КЗК-812С-2-0153200-01		Установка каретки задней
8	КЗК-812С-0159200		Каток поддерживающий
9	КЗК-812-0112500		Рама тележки гусеничной
10	КЗК-812С-0109301		Звездочка
11	КЗК-812-0109601		Болт
12	БолтМ16-6ех45-7796		Болт М16-6ех45-7796
13	ГайкаМ27х2-6G-2528		Гайка М27х2-6G-2528
14	Шайба16Т.65Г-6402		Шайба 16Т.65Г-6402
15	Шплинт5х50-397		Шплинт 5х50-397
16	700х100х102		Гусеница резиноармированная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
