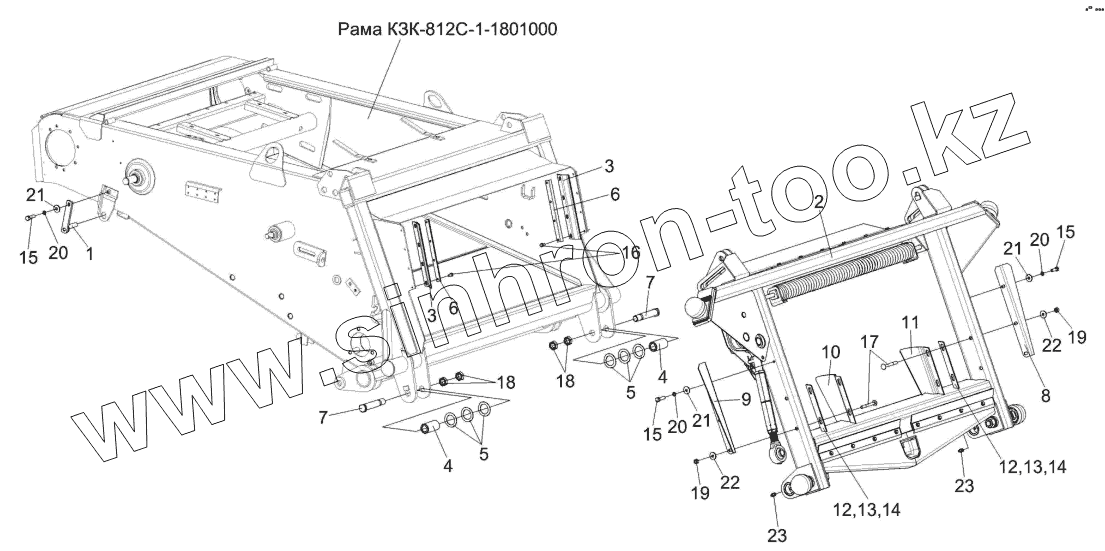

Каталог запасных частей к технике: Гомсельмаш КЗС-812С. Установка рамки переходной КЗК-812C-1-1808000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КЗК-812С-1-1801000
1
2
3
3
4
4
5
5
6
6
7
7
8
9
10
11
12
12
13
13
14
14
15
15
15
16
17
18
18
19
19
20
20
20
21
21
21
22
22
23
23
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-812С-1-1801000 КЗК-812С-1-1801000 Рама
1 КЗК-812С-1-1800390 Прижим
2 КЗК-812С-1-1808000 Рамка переходная
3 КЗК1770011 Пластина
4 КЗК1770202А Втулка
5 КЗК1770414 Шайба
6 КЗК1770419 Планка
7 КЗК1770606 Ось
8 КЗК1780403 Закрылок
9 КЗК1780403-01 Закрылок
10 КЗК-12-1808407 Щиток
11 КЗК-12-1808407-01 Щиток
12 КЗК-12-1808408 Прокладка
13 КЗК-12-1808408-01 Прокладка
14 КЗК-12-1808408-02 Прокладка
15 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
16 БолтМ6-6eх14-7798 Болт М6-6eх14-7798
17 БолтМ10-6eх90-7802 Болт М10-6eх90-7802
18 ГайкаМ24х2-6G-2526 Гайка М24х2-6G-2526
19 ГайкаМ10-6G-5915 Гайка М10-6G-5915
20 Шайба8.65Г-6402 Шайба 8.65Г-6402
21 ШайбаC8.01-6958 Шайба C 8.01-6958
22 ШайбаC10.01-6958 Шайба C 10.01-6958
23 1.2-19853 Масленка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
