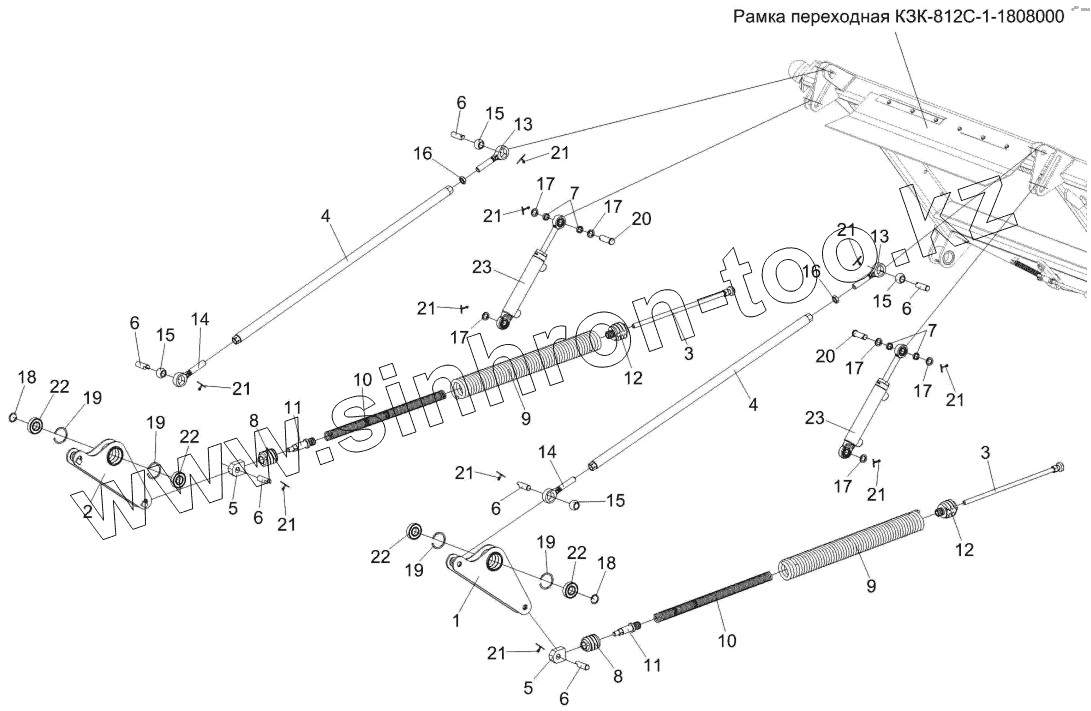

Каталог запасных частей к технике: Гомсельмаш КЗС-812С. Механизм продольного копирования КЗК-812C-1-1805000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КЗК-812С-1-1808000
1
2
3
3
4
4
5
5
6
6
6
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
17
17
17
17
17
17
18
18
19
19
19
19
20
20
21
21
21
21
21
21
21
21
21
21
22
22
22
22
23
23
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-812С-1-1805040 КЗК-812С-1-1805040 Тяга
КЗК-812С-1-1808000 КЗК-812С-1-1808000 Рамка переходная
КЗК-12-1805030 КЗК-12-1805030 Блок пружин
КЗК-812С-1-1805070 КЗК-812С-1-1805070 Рычаг
КЗК-812С-1-1805000 КЗК-812С-1-1805000 Механизм продольного копирования
КЗК-812С-1-1805070-01 КЗК-812С-1-1805070-01 Рычаг
1 КЗК-812С-1-1805010 Рычаг
2 КЗК-812С-1-1805010-01 Рычаг
3 КЗК-812С-1-1805020 Винт
4 КЗК-812С-1-1805050 Труба
5 КЗК1775406 Головка
6 КЗК1775601 Палец
7 КЗК1770803 Втулка
8 КЗК-12-1805201 Пробка
9 КЗК-12-1805601 Пружина
10 КЗК-12-1805602 Пружина
11 КЗК-12-1805604 Тяга
12 КЗК-12-1805608 Пробка
13 ПКК0451603 Головка
14 ПКК0451603-01 Головка
15 6-12Ж-26015 Шар
16 ГайкаМ20-6G-5916 Гайка М20-6G-5916
17 Шайба20.01-9649 Шайба 20.01-9649
18 В30-13942 Кольцо
19 В62-13943 Кольцо
20 6-20b12х65-9650 Ось
21 Шплинт5х32-397 Шплинт 5х32-397
22 60206-7242 Подшипник
23 ВНС40.20.160-02 Гидроцилиндр
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
