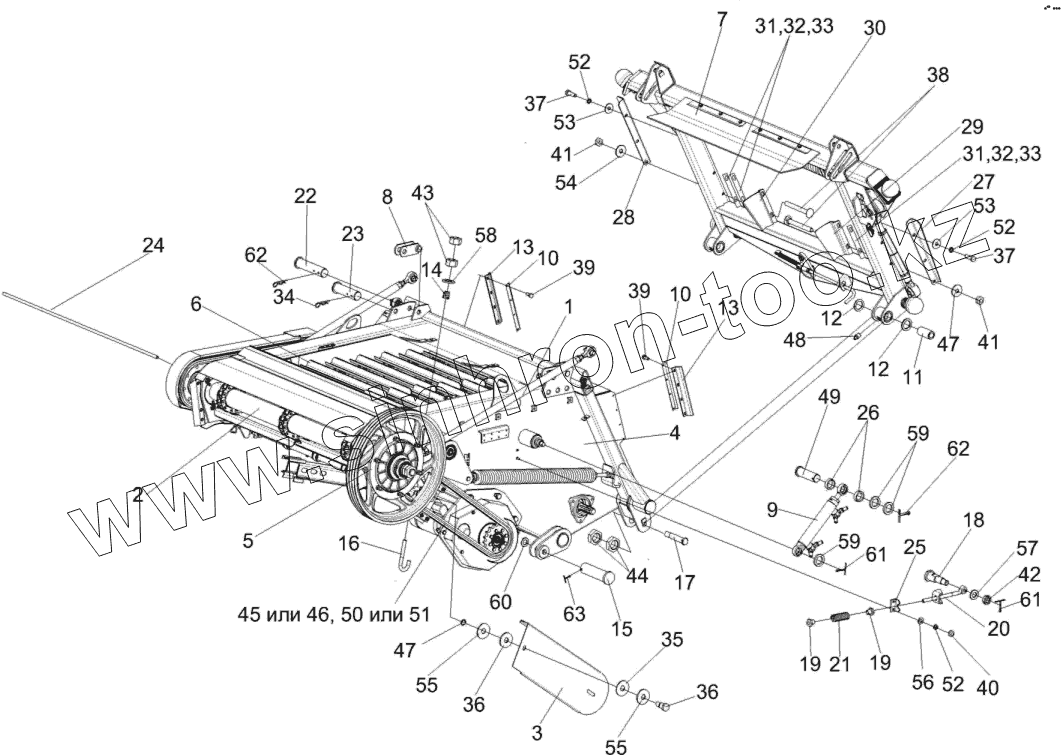

Каталог запасных частей к технике: Гомсельмаш КЗС-812С. Камера наклонная КЗК-812-1800000
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
32
33
33
34
35
36
36
37
37
38
39
39
40
41
41
42
43
44
45
46
47
47
48
49
50
51
52
52
52
53
53
54
55
55
56
57
58
59
59
60
61
61
62
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-812-1800000 | КЗК-812-1800000 | Камера наклонная | |
| КЗК-8-1779100 | КЗК-8-1779100 | Ограждение | |
| 1 | КЗК-812-1775000 | Механизм продольного копирования | |
| 2 | КЗК-8-1773000 | Вал верхний | |
| 3 | КЗК-7-1779110 | Кожух | |
| 4 | КЗК1771000А-03 | Рама | |
| 5 | КЗК1773100 | Муфта предохранительная | |
| 6 | КЗК1777000 | Транспортер | |
| 7 | КЗК1780000А | Рамка переходная | |
| 8 | КЗК1787000 | Серьга | |
| 9 | ВНС40.20.160-02 | Гидроцилиндр | |
| 10 | КЗК1770011 | Пластина | |
| 11 | КЗК1770202А | Втулка | |
| 12 | КЗК1770414 | Шайба | |
| 13 | КЗК1770419 | Планка | |
| 14 | КЗК1770603 | Пружина | |
| 15 | КЗК1770604 | Палец | |
| 16 | КЗК1770605 | Крюк | |
| 17 | КЗК1770606 | Ось | |
| 18 | КЗК1770615 | Болт | |
| 19 | КЗК1770616 | Гайка | |
| 20 | КЗК1770617 | Винт | |
| 21 | КЗК1770618 | Пружина | |
| 22 | КЗК1770622 | Ось | |
| 23 | КЗК1770623 | Ось | |
| 24 | КЗК1770624 | Ось | |
| 25 | КЗК1770701 | Уголок | |
| 26 | КЗК1770803 | Втулка | |
| 27 | КЗК1780403 | Закрылок | |
| 28 | КЗК1780403-01 | Закрылок | |
| 29 | КЗК-12-1808407 | Щиток | |
| 30 | КЗК-12-1808407-01 | Щиток | |
| 31 | КЗК-12-1808408 | Прокладка | |
| 32 | КЗК-12-1808408-01 | Прокладка | |
| 33 | КЗК-12-1808408-02 | Прокладка | |
| 34 | ЖКЛ0000609 | Шплинт | |
| 35 | КЗР1525002 | Прокладка | |
| 36 | КЗР1525606 | Винт | |
| 37 | БолтМ8-6gх25-7796 | Болт М8-6gх25-7796 | |
| 38 | БолтМ10-6gх90-7796 | Болт М10-6gх90-7796 | |
| 39 | БолтМ6-6gх14-7798 | Болт М6-6gх14-7798 | |
| 40 | ГайкаM8-6G-5915 | Гайка M8-6G-5915 | |
| 41 | ГайкаM10-6G-5915 | Гайка M10-6G-5915 | |
| 42 | ГайкаM12-6G-5919 | Гайка M12-6G-5919 | |
| 43 | ГайкаM16-6G-5915 | Гайка M16-6G-5915 | |
| 44 | ГайкаM24x2-6G-2526 | Гайка M24x2-6G-2526 | |
| 45 | Звено | Звено к цепи | |
| 46 | Е-16B-1ISO606 | Звено Е-16 B-1 ISO606 | |
| 47 | В12-13940 | Кольцо В12-13940 | |
| 48 | 1.2-19853 | Масленка | |
| 49 | 6-20b12х65-9650 | Ось | |
| 50 | Цепь | Цепь | |
| 51 | 16В-1ISO606 | Цепь 16 В-1 ISO 606 | |
| 52 | Шайба8Т65Г-6402 | Шайба 8Т.65Г-6402 | |
| 53 | ШайбаА8.01-6958 | Шайба | |
| 54 | ШайбаА10.01-6958 | Шайба А10.01-6958 | |
| 55 | ШайбаА12.01-6958 | Шайба А12.01-6958 | |
| 56 | ШайбаС8.01-11371 | Шайба С8.01-11371 | |
| 57 | ШайбаС12.01-11371 | Шайба С12.01-11371 | |
| 58 | ШайбаС.16.01-11371 | Шайба С.16.01-11371 | |
| 59 | Шайба20.01-11371 | Шайба 20.01-11371 | |
| 60 | ШайбаС.24.01-11371 | Шайба С.24.01-11371 | |
| 61 | 3,2х32-397 | Шплинт 3,2х32-397 | |
| 62 | 5х32-397 | Шплинт | |
| 63 | 6,3х45-397 | Шплинт 6,3х45-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
