Каталог запасных частей к технике: Гомсельмаш KЗС-812 (ПАЛЕССЕ GS812). Установка рамки переходной КЗК 1780000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
6
7
8
8
9
10
11
12
16
16
17
17
18
19
19
20
20
21
21
22
22
23
23
24
25
25
26

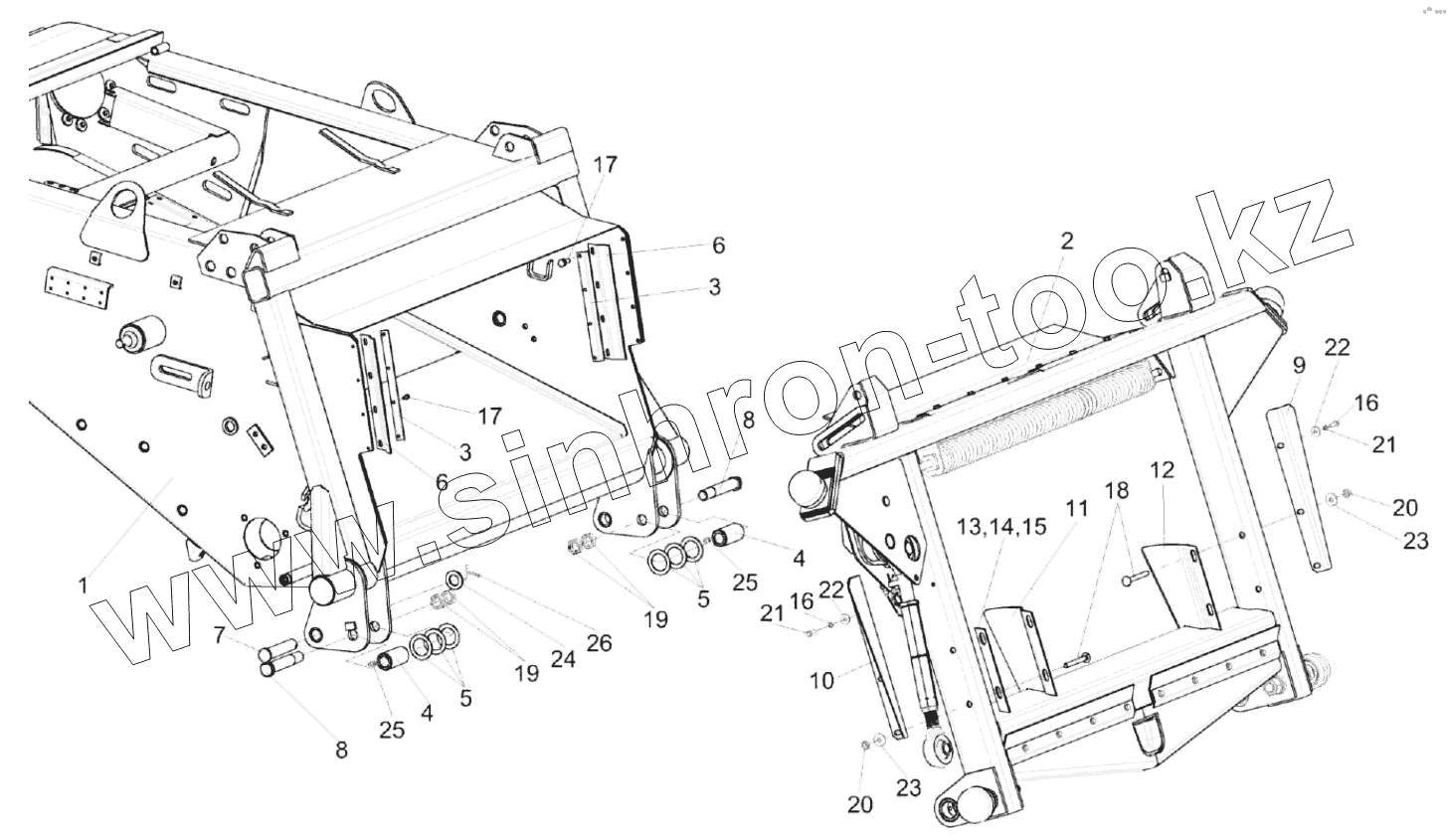

Позиция на иллюстрации Заводской номер детали Название детали
КЗК-8-1810000А КЗК-8-1810000А Камера наклонная
1 КЗК-8-1821000 Рама
2 КЗК 1780000А Рамка переходная
3 КЗК 1770011 Пластина
4 КЗК 1770202А Втулка
5 КЗК 1770414 Шайба
6 КЗК 1770419 Планка
7 КЗК 1770604-02 Палец
8 КЗК 1770606 Ось
9 КЗК-12-1808403 Закрылок
10 КЗК-12-1808403-01 Закрылок
11 КЗК-12-1808416 Щиток
12 КЗК-12-1808416-01 Щиток
16 Болт М8-6eх25-7798 Болт
17 Болт М6-6eх14-7798 Болт М6-6eх14-7798
18 Болт М10-6eх90-7802 Болт
19 Гайка М24х2-6G-2526 Гайка М24х2-6G-2526
20 Гайка М10-6G-5915 Гайка М10-6G-5915
21 Шайба 8Т 65Г-6402 Шайба 8Т 65Г-6402
22 Шайба С 8.01-6958 Шайба
23 Шайба С 10.01-6958 Шайба
24 Шайба С.24.01-11371 Шайба С.24.01–11371
25 Масленка 1.2-19853 Масленка 1.2-19853
26 Шплинт 5х40-397 Шплинт 5х40-397
