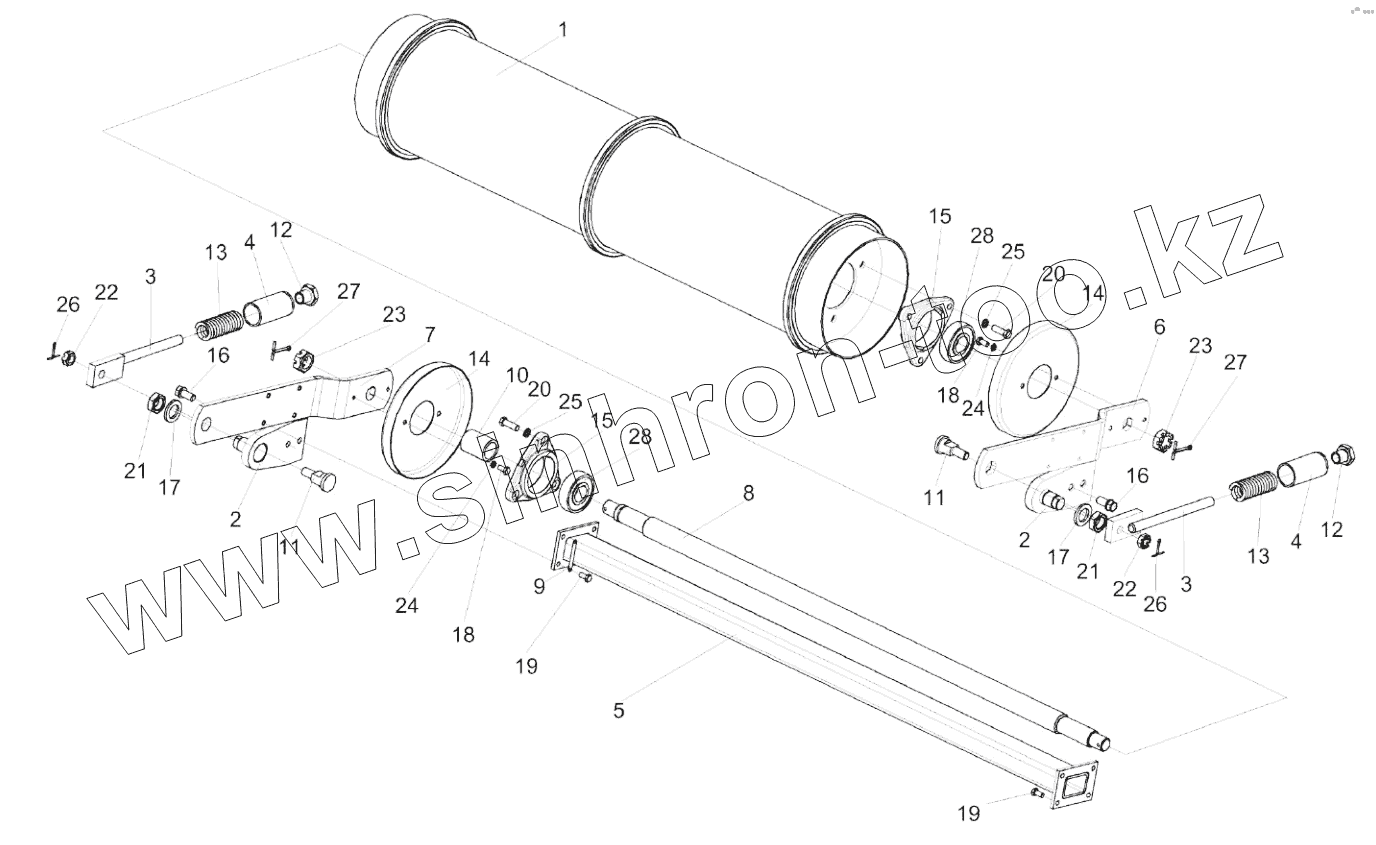

Каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка вала нижнего КЗК-8-1816000Б

Тип техники

Марка

Модель

Схема

КЗК-12-1816150

КЗК-12-1816150

КЗК-12-1816150-01

КЗК-12-1816150-01

КЗК-8-1816000Б

КЗК-8-1816000Б

1

2

2

3

3

4

4

5

6

7

8

9

10

11

11

12

12

13

13

14

14

15

15

16

16

17

17

18

18

19

19

20

20

21

21

22

22

23

23

24

24

25

25

26

26

27

27

28

28

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-12-1816150	КЗК-12-1816150		Рычаг
КЗК-12-1816150-01	КЗК-12-1816150-01		Рычаг
КЗК-8-1816000Б	КЗК-8-1816000Б		Вал нижний
1	КЗК-8-1826100		Барабан
2	КЗК-12-1810010		Упор
3	КЗК-12-1810020		Тяга
4	КЗК-12А-1-1800170А		Упор
5	КЗК-12-1816160-01		Поперечина
6	КЗК-12-1816413		Рычаг
7	КЗК-12-1816413-01		Рычаг
8	КЗК-12-1816609-01		Вал
9	КЗК-12-1806412		Пластина
10	КЗК-12-1816804		Втулка
11	КЗК-12-1810605		Ось
12	КЗК 1770616		Гайка
13	КЗК-12А-1-1800619А		Пружина
14	КЗК 1776408-01		Донышко
15	КЗК-12-1806101		Корпус подшипника
16	КПТ 0100612А-02		Болт
17	КСН-2-0104615		Шайба
18	Болт М8-6eх16-7796		Болт М8-6eх16-7796
19	Болт DIN 6921-М10Х20-8.8-A-A3G		Болт
20	Болт М12-6eх45 -7796		Болт
21	Гайка М24х2-6G-2526		Гайка М24х2-6G-2526
22	Гайка М14-6G-5919		Гайка
23	Гайка М24х2-6G-2526		Гайка М24х2-6G-2526
24	Шайба 8 65Г-6402		Шайба 8 65Г- 6402
25	УЭС0100607		Шайба
26	Шплинт 3,2х32-397		Шплинт 3,2х32-397
27	Шплинт 5х45-397		Шплинт 5х45-397
28	Подшипник 580306ЕК10С17		Подшипник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
