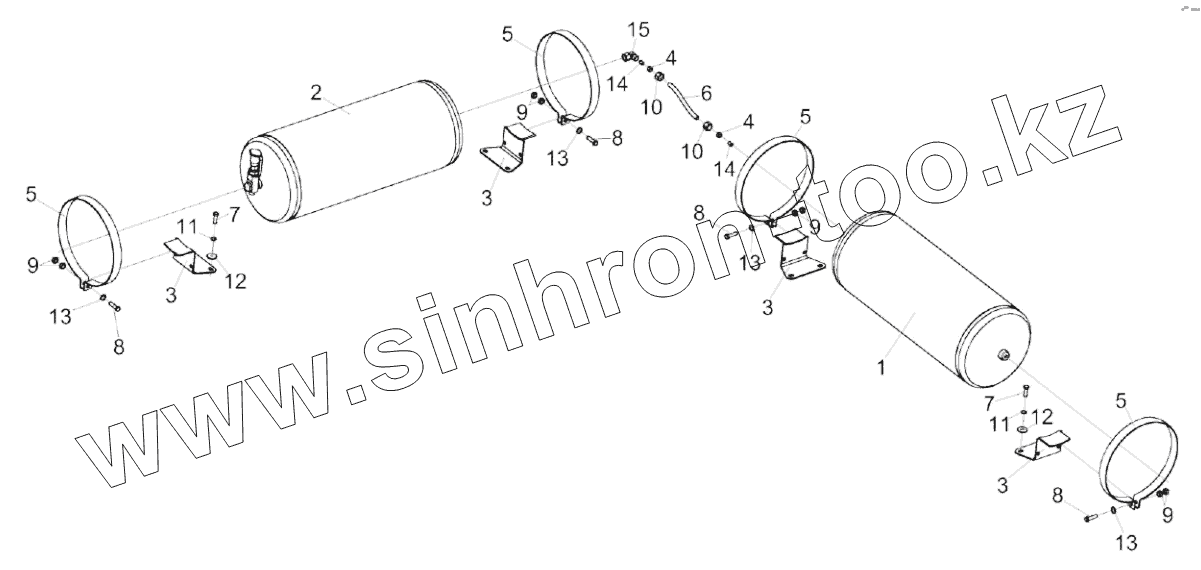

Каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка ресиверов КЗК-8А-10-2-0800010

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КЗК-8А-10-2-0800010
КЗК-8А-10-2-0800010
КЗК-8А-10-2-0800010
КЗК-8А-10-2-0800010
1
2
3
3
3
3
4
4
5
5
5
5
6
7
7
8
8
8
8
9
9
9
10
10
11
11
12
12
13
13
13
13
14
14
15
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-8А-10-2-0800010 КЗК-8А-10-2-0800010 Установка ресиверов
1 КЗК-8А-10-2-0800030 Ресивер
2 КЗК-12А-1-0800050 Ресивер
3 КЗК-12-0800070 Кронштейн
4 ГКВ 0600612-02 Кольцо врезающееся
5 КЗК-10-0800407 Хомут
6 ПТР 0800012-15 Пневмотрубка
7 Болт М10-6eх30-7796 Болт
8 Болт М10-6eх45-7796 Болт
9 Гайка М10-6G-5915 Гайка М10-6G-5915
10 Гайка накидная 2-12.016-23353 Гайка накидная
11 Шайба 10Т 65Г-6402 Шайба 10Т 65Г-6402
12 Шайба C 10-6958 Шайба
13 Шайба C.10-11371 Шайба
14 893 040 240 4 Втулка
15 EW12LOMDCF Угольник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
