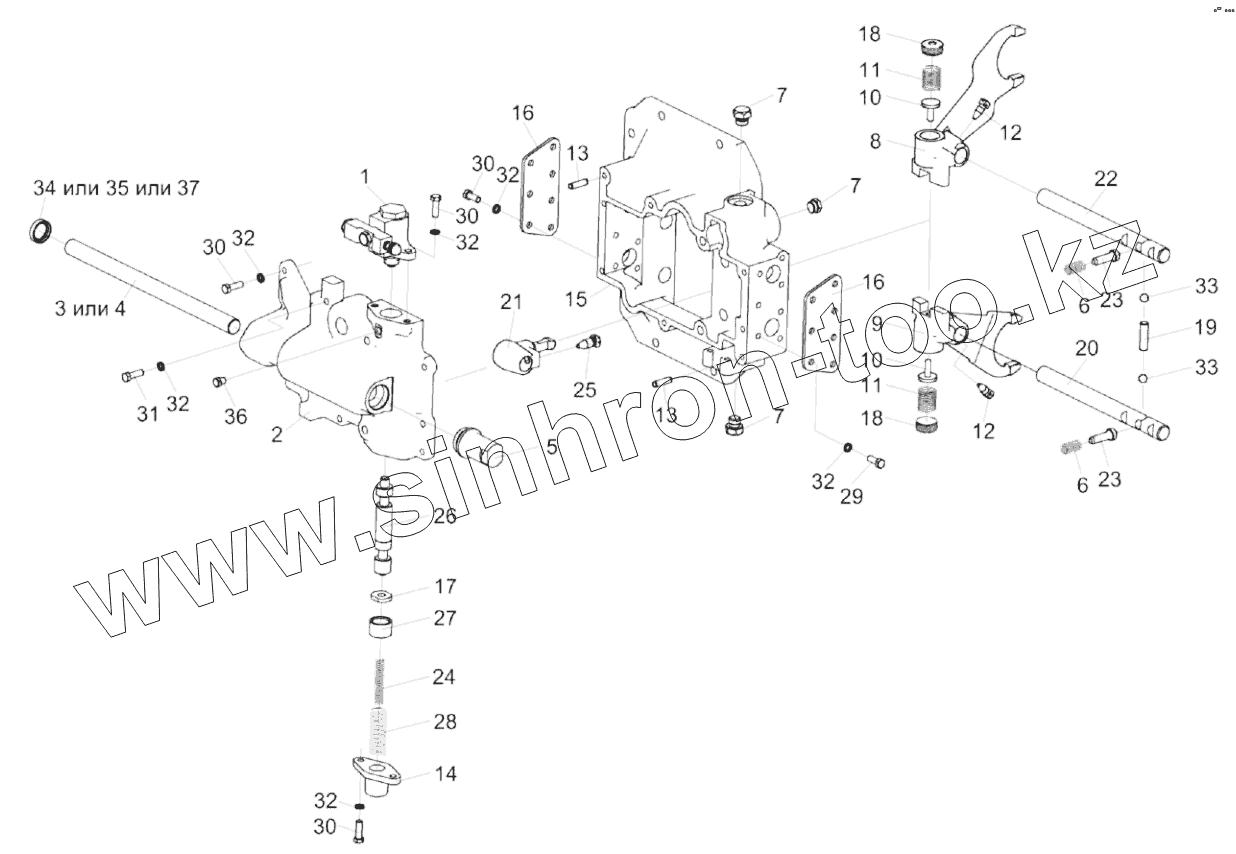

Каталог запасных частей к технике: Гомсельмаш KЗС-812. Механизм переключения передач КЗК-12-0107560

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
КЗК-12-0107250
КЗК-12-0107250
КЗК-12-0107560
КЗК-12-0107560
КЗК-12-0107250-01
КЗК-12-0107250-01
1
2
3
4
5
6
6
7
7
7
8
9
10
10
11
11
12
12
13
13
14
15
16
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
30
30
30
31
32
32
32
32
32
32
33
33
34
35
36
37
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-12-0107250 КЗК-12-0107250 Вилка
КЗК-12-0107560 КЗК-12-0107560 Механизм переключения передач
КЗК-12-0107250-01 КЗК-12-0107250-01 Вилка
1 КЗК-12-0107200-01 Гидроцилиндр
2 КЗК-12-0107152 Корпус блокировки
3 КЗК-12-0107651 Шток управления
4 КЗК-12-0107652 Шток управления
5 КЗК-12-0107653 Пробка
6 КЗК-12-0107691 Пружина
7 КУЖ 0110615 Пробка
8 КЗК-12-0107626 Вилка
9 КЗК-12-0107626-01 Вилка
10 КЗК-12-0107641 Штифт
11 КЗК-12-0107642 Пружина
12 60671Б Болт штока
13 61327 Штифт
14 3518020-40208 Крышка корпуса блокировки
15 3518020-41058 Корпус механизма переключения диапазонов
16 3518020-44004-01 Крышка корпуса механизма переключения
17 3518020-44035 Шайба валика блокировки
18 КЗК-12-0107435 Гайка
19 3518020-46024 Штифт установочный
20 3518020-46149-01 Шток верхний переключения диапазонов
21 3518020-46162 Рычаг вилок переключения
22 3518020-46168-01 Шток нижний переключения диапазонов
23 3518020-46203 Фиксатор штока диапазонов
24 3518020-46221 Пружина внутренняя блокировки
25 3518020-46366 Болт штока
26 3518020-46509 Шток блокировки
27 3518020-48094 Втулка ограничительная
28 3518050-46041 Пружина возвратная гидроцилиндра блокировки
29 Болт М8-6gх20-7796 Болт М8-6gх20-7796
30 Болт М8-6gх25-7796 Болт М8-6gх25-7796
31 Болт М8-6gх35-7796 Болт М8-6gх35-7796
32 Шайба 8Т 65Г-6402 Шайба 8Т 65Г-6402
33 Шарик 11-40-3722 Шарик 11-40-3722
34 22Х32Х7 HMSA10 RG Манжета
35 NBR BABSL 22Х32Х7 12011518 Манжета
36 Пробка КГ 1/8 Пробка
37 BABSL 22Х32Х6 72 NBR 902 2966 Уплотнение
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
