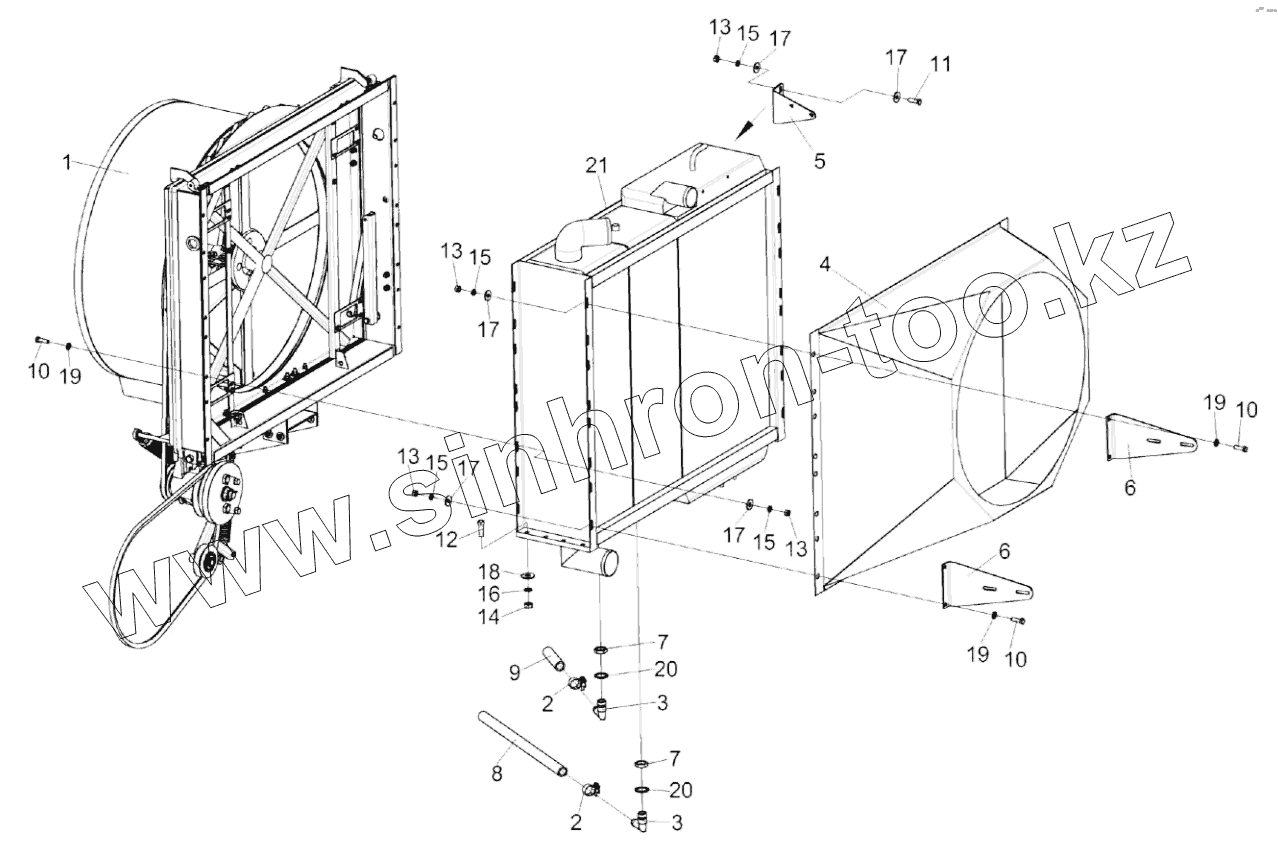

Каталог запасных частей к технике: Гомсельмаш KЗС-812. Блок радиаторов КЗК-812С-3-0106040

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
6
7
7
8
9
10
10
10
11
12
13
13
13
13
14
15
15
15
15
16
17
17
17
17
17
18
19
19
19
20
20
21
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-812С-3-0106040 КЗК-812С-3-0106040 Блок радиаторов
1 КЗК-8А-0112000 Воздухозаборник
2 А 23.02.160 Хомут
3 УЭС 0400310 Угольник ввертный
4 КЗК-812С-3-0106220 Диффузор
5 КЗК-812С-2-0800060 Кронштейн
6 КЗК-8К-0106476 Кронштейн
7 УЭС 0400612 Гайка
8 РНД 0200012-74 Рукав
9 РНД 0200012-98 Рукав
10 Болт М8-6eх25-7796 Болт М8-6eх25-7796
11 Болт М8-6eх30-7796 Болт М8-6eх30-7796
12 Болт М10-6eх30-7796 Болт
13 Гайка М8-6G-5915 Гайка М8-6G-5915
14 Гайка М10-6G-5915 Гайка М10-6G-5915
15 Шайба 8Т 65Г-6402 Шайба 8Т 65Г-6402
16 Шайба 10Т 65Г-6402 Шайба 10Т 65Г-6402
17 Шайба C 8.01-6958 Шайба
18 Шайба C 10.01-6958 Шайба
19 Шайба C.8.01-11371 Шайба
20 Кольцо 021-024-19-2-2-18829/9833 Кольцо
21 Б 250АК.1301.0000 Радиатор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
