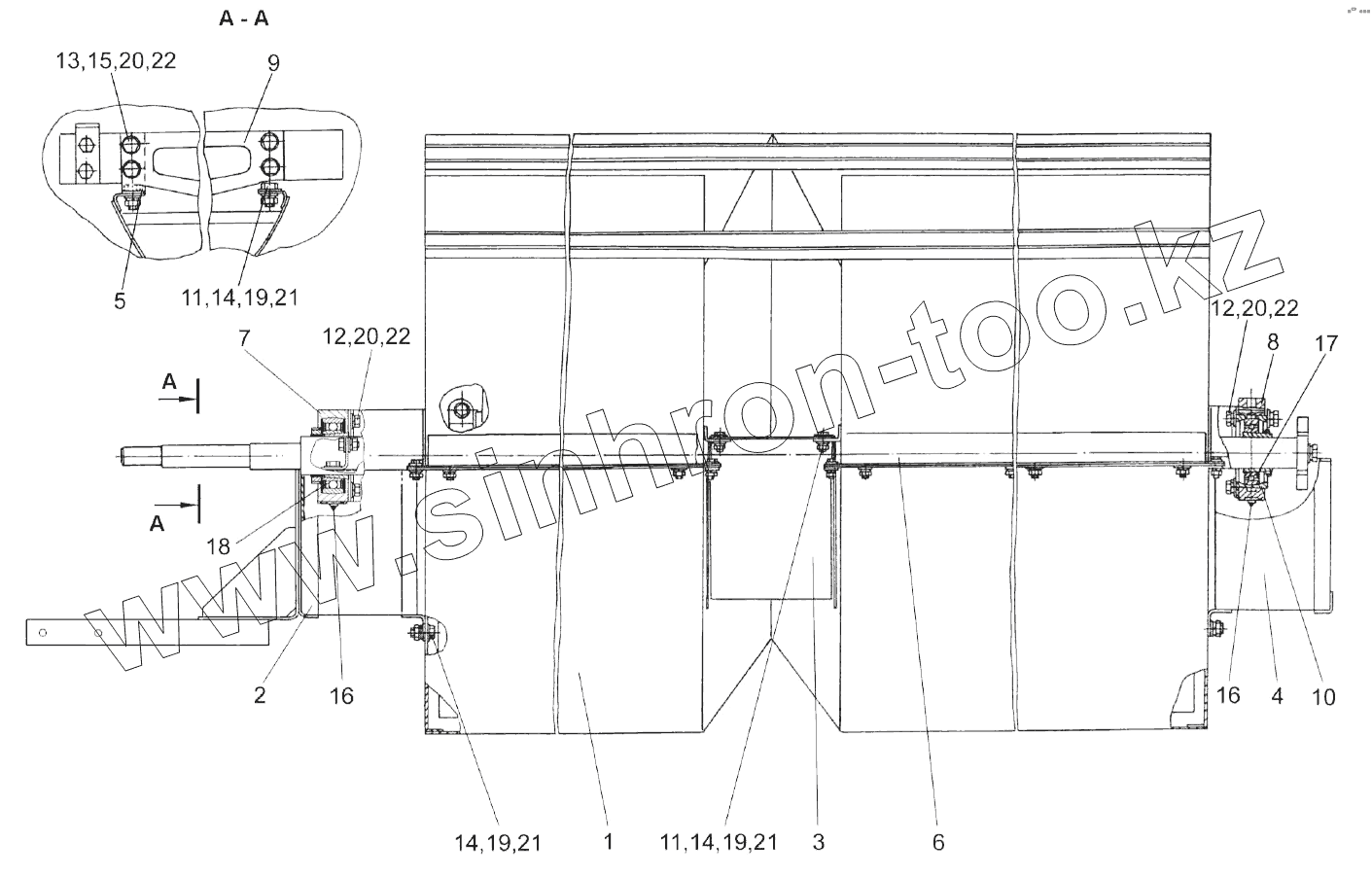

Каталог запасных частей к технике: Гомсельмаш KЗС-812. Вентилятор КЗК 0217000Б-01 (вид спереди)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
14
15
16
16
17
18
19
19
19
20
20
20
21
21
21
22
22
22
Позиция на иллюстрации Заводской номер детали Название детали
КЗК0217000Б-01 КЗК0217000Б-01 Вентилятор
1 КЗК0217160Б-01 Поддон
2 КЗК-8-0217260 Щиток
3 КЗР0217240Б Щиток
4 КЗР0217260А Щиток
5 КЗК0217502 Лапка
6 КЗК0217706 Уголок
7 КЗК-10-0217209 Корпус
8 КЗР0217209Б Корпус
9 КЗР0217446-01 Кронштейн
10 КЗР0217611А Втулка
11 БолтМ8-6ех16-7796 Болт М8-6ех16-7796
12 БолтМ10-6ех25-7796 Болт М10-6ех25-7796
13 БолтМ10-6ех30-7796 Болт М10-6ех30-7796
14 ГайкаМ8-6G-5915 Гайка М8-6G-5915
15 ГайкаМ10-6G-5915 Гайка М10-6G-5915
16 Масленка1.2-19853 Масленка 1.2-19853
17 1680208С17 Подшипник
18 680210А2НК7С17 Подшипник
19 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
20 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
21 ШайбаС.8.01-11371 Шайба С.8.01-11371
22 ШайбаС.10.01-11371 Шайба С.10.01-11371
