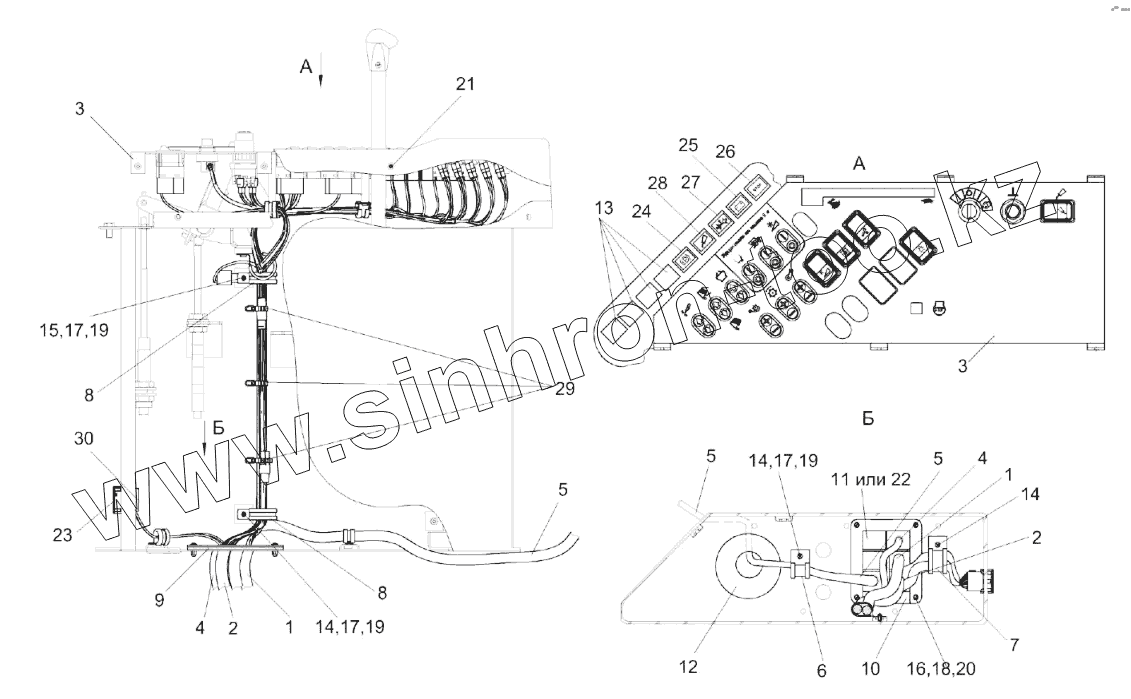

Каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка электрооборудования пульта управления КЗК-8К-0725000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
5
6
7
8
8
9
10
11
12
13
14
14
14
15
16
17
17
17
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-8К-0725000 КЗК-8К-0725000 Установка электрооборудования пульта управления
1 КЗК-8К-0700040 Жгут пульта управления
2 КЗК-8К-0700140 Жгут дополнительный пульта управления
3 КЗК-8К-0700450 Панель выключателей
4 КЗК-12-0700030А Жгут системы смазки
5 КЗК-12-0701010 Жгут панели оператора
6 КЗР0700800-01 Хомут
7 КЗР0700800-02 Хомут
8 КЗР0700800-04 Хомут
9 КЗК-12-0700004 Прокладка
10 КЗК-12-0700404 Кронштейн
11 КГС0170002 Заглушка
12 УЭС0700013-03 Втулка
13 УЭС-7-0300001 Заглушка
14 ВинтВ.М5-6eх10-17473 Винт В.М5-6eх10-17473
15 ВинтВ.М5-6eх12-17473 Винт В.М5-6eх12-17473
16 ВинтВ.М6-6eх18-17473 Винт В.М6-6eх18-17473
17 Шайба5.65Г-6402 Шайба 5.65Г-6402
18 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
19 ШайбаС.5.01-11371 Шайба С.5.01-11371
20 ШайбаС.6.01-11371 Шайба С.6.01-11371
21 Винт4,8x13 Винт
22 9806005 Заглушка
23 1-0967629-1 Колодка штыревая
24 24.3803-05 Лампа контрольная
25 24.3803-47 Лампа контрольная
26 24.3803-98 Лампа контрольная
27 24.3803-196 Лампа контрольная
28 2212.3803-143 Лампа контрольная
29 Лента Лента стяжная зубчатая
30 0-0967634-1 Фиксатор
