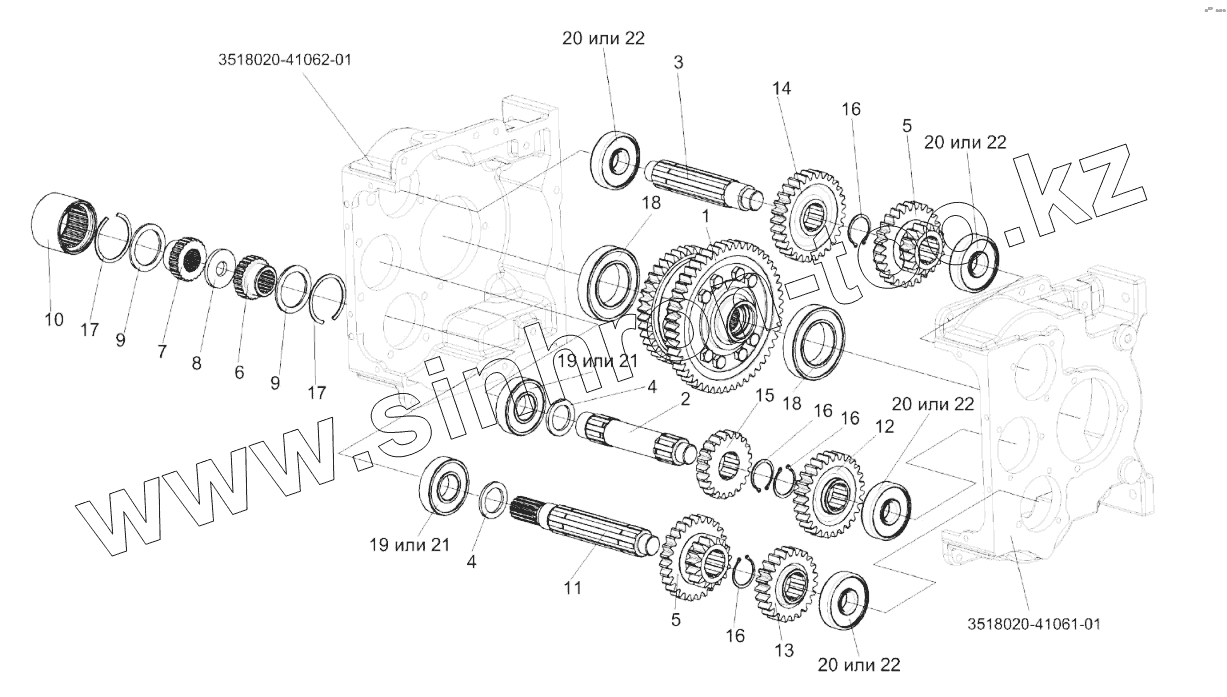

Каталог запасных частей к технике: Гомсельмаш KЗС-812. Коробка диапазонов 3518020-46150 (валы, шестерни)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
16
16
16
16
17
17
18
18
19
19
20
20
20
20
21
21
22
22
22
22
Позиция на иллюстрации Заводской номер детали Название детали
3518020-46150 3518020-46150 Коробка диапазонов
1 3518020-43190 Дифференциал
2 УЭС0107636 Вал первичный
3 3518020-46007 Вал промежуточный
4 3518020-46009 Кольцо распорное
5 3518020-46013 Блок шестерен
6 3518020-46132 Полумуфта первичного вала
7 3518020-46133 Полумуфта гидромотора
8 3518020-46134 Кольцо полумуфты гидромотора
9 3518020-46135 Кольцо дистанционное полумуфты
10 3518020-46136 Втулка шлицевая полумуфты
11 3518020-46173 Вал первичный
12 3518020-46353 Шестерня ведомая промежуточного вала
13 3518020-46354 Шестерня ведомая промежуточного вала
14 3518020-46483 Шестерня промежуточного вала
15 3518020-46484 Шестерня ведущая
16 В50-13942 Кольцо В50-13942
17 В85-13943 Кольцо В85-13943
18 215-8338 Подшипник 215-8338
19 309-8338 Подшипник 309 -8338
20 407-8338 Подшипник 407-8338
21 6309 Подшипник 6309
22 6407 Подшипник 6407
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
