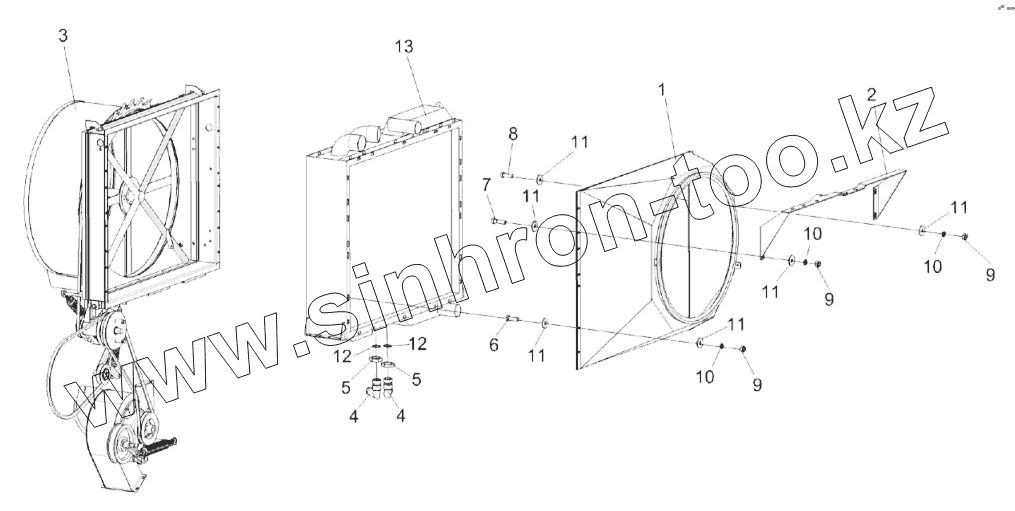

Каталог запасных частей к технике: Гомсельмаш KЗС-812. Блок радиаторов КЗК-8А-2-0106050

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

8

9

9

9

10

10

10

11

11

11

11

11

11

12

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-8А-2-0106050	КЗК-8А-2-0106050		Блок радиаторов
1	КЗК-8А-2-0106120		Диффузор
2	КЗК-8А-2-0106230		Опора
3	КЗК-8А-0112000		Воздухозаборник
4	УЭС0400310		Угольник вчертный
5	УЭС0400612		Гайка накидная
6	БолтМ8-6eх25-7796		Болт М8-6eх25-7796
7	БолтМ8-6eх30-7796		Болт М8-6eх30-7796
8	БолтМ8-6eх35-7796		Болт М8-6eх35-7796
9	ГайкаМ8-6G-5915		Гайка М8-6G-5915
10	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
11	ШайбаC8.01-6958		Шайба C 8.01-6958
12	021-024-19-2-2-18829/9833		Кольцо 021-024-19-2-2 -18829/9833
13	БР250К.1301.000		Блок радиаторов

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
