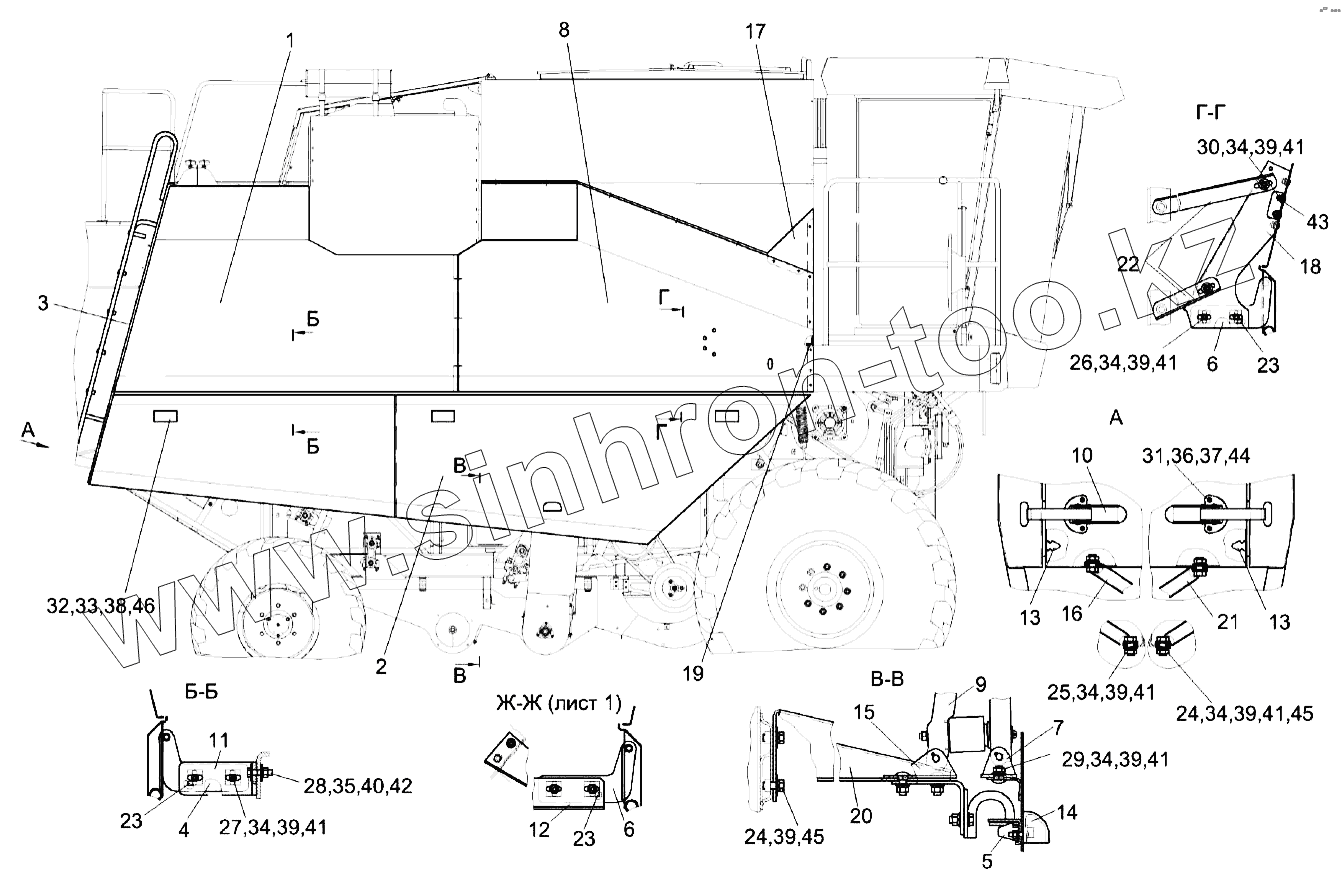

Каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка капотов и ограждений КЗК-8А-0128000-03

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23
23
24
24
25
26
27
28
29
30
31
32
33
34
34
34
34
34
34
35
36
37
38
39
39
39
39
39
39
39
40
41
41
41
41
41
41
42
43
44
45
45
46
46
46
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-8А-0128000-03 КЗК-8А-0128000-03 Установка капотов и ограждений
1 КЗК-8А-0128080 Панель
2 КЗК-8А-0128140 Капот
3 КЗК-8А-0128260 Панель
4 КЗК-8А-0128320 Кронштейн
5 КВС-1-0160240| Замок
6 КЗК0128420 Кронштейн
7 КЗК0128430 Кронштейн
8 КЗК-8-0128040 Капот
9 КЗР0200370В Механизм фиксации капота
10 КЗР0215030Б Защелка
11 КЗК-8А-0128451 Кронштейн
12 КЗК-8А-0128453 Кронштейн
13 АМ84.00.002 Прокладка
14 КВС-1-0160005 Рукоятка
15 КЗК0128465 Кронштейн
16 КЗК0128808А-03 Раскос
17 КЗК-8-0128422 Панель
18 КЗК-8-0128438-01 Кронштейн
19 КЗК-8-0128466 Уголок
20 КЗК-8-0128468 Кронштейн
21 КЗК-8-0128808 Раскос
22 КЗК-10-0128475-02 Уголок
23 КИЛ0100506 Пластина
24 БолтМ8-6gx20-7796 Болт М8-6gx20-7796
25 БолтМ8-6gx25-7796 Болт М8-6gx25-7796
26 БолтМ8-6gx30-7796 Болт М8-6gx30-7796
27 БолтМ8-6gx35-7796 Болт М8-6gx35-7796
28 БолтМ10-6gx40-7796 Болт М10-6gx40-7796
29 БолтМ8-6gx20-7802 Болт М8-6gx20-7802
30 БолтМ8-6gx25-7802 Болт М8-6gx25-7802
31 ВинтB.М4-6gx10-17473 Винт B.М4-6gx10-17473
32 ВинтB.М6-6gx16-17473 Винт B.М6-6gx16-17473
33 ГайкаМ6-6G-5915 Гайка М6-6G-5915
34 ГайкаМ8-6G-5915 Гайка М8-6G-5915
35 ГайкаМ10-6G-5915 Гайка М10-6G-5915
36 ГайкаМ4-6G-5927 Гайка М4-6G-5927
37 Шайба465Г-6402 Шайба 4.65Г-6402
38 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
39 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
40 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
41 ШайбаС8.01-6958 Шайба С8.01-6958
42 ШайбаА10.01-6958 Шайба А10.01-6958
43 ШайбаА12.01-6958 Шайба А12.01-6958
44 ШайбаC.4.01-11371 Шайба C.4.01-11371
45 ШайбаC.8.01-11371 Шайба C.8.01-11371
46 3212.3731 Световозвращатель
46 КД1-6А Световозвращатель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
