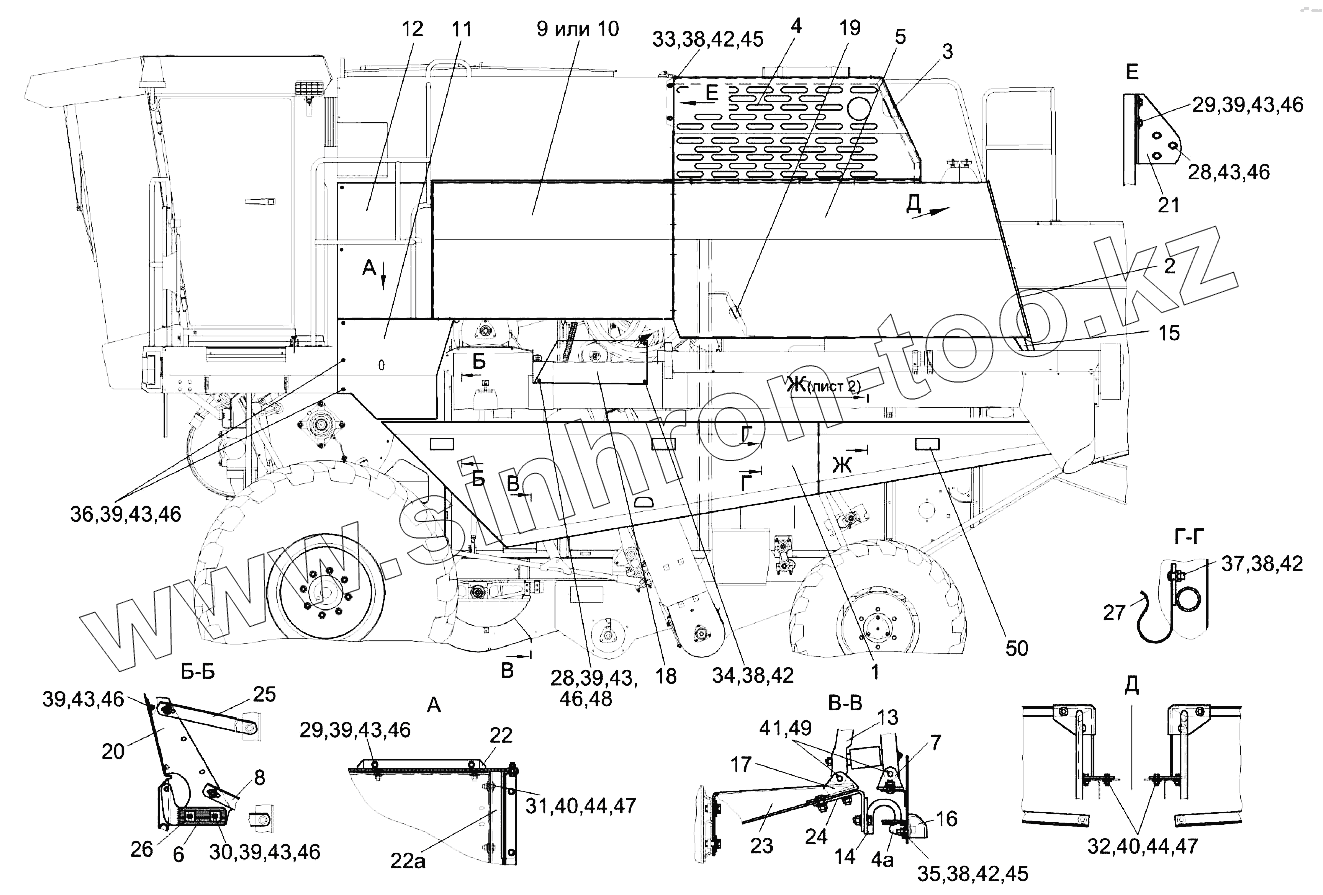

Каталог запасных частей к технике: Гомсельмаш KЗС-812. Установка капотов и ограждений КЗК-8А-0128000-03

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4а
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22а
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
38
38
38
39
39
39
39
39
39
40
40
41
42
42
42
42
43
43
43
43
43
43
43
44
44
45
45
46
46
46
46
46
46
46
47
47
48
49
50
50
50
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-8А-0128000-03 КЗК-8А-0128000-03 Установка капотов и ограждений
1 КЗК-8А-0128130 Капот
2 КЗК-8А-0128270 Панель
3 КЗК-8А-2-0128010 Опора левая
4 КЗК-8А-2-0128150 Капот двигателя
4а КВС-1-0160240 Замок
5 КЗК0128090 Панель
6 КЗК0128420-01 Кронштейн
7 КЗК0128430 Кронштейн
8 КЗК-7-0505150 Подкос
9 КЗК-8-0128020 Панель
10 КЗК-8-0128030 Панель
11 КЗК-8-0128050 Панель
12 КЗК-8-0128190 Панель
13 КЗК-8-0128310 Механизм фиксации
14 КЗК-10-0128710 Зацеп
15 КЗК-8А-0128407 Обечайка
16 КВС-1-0160005 Рукоятка
17 КЗК0128465 Кронштейн
18 КЗК0128481 Ограждение
19 КЗК0128809А Раскос
20 КЗК-8-0128439 Кронштейн
21 КЗК-8А-2-0128463 Кронштейн
22 КЗК-8-0128464 Уголок
22а КЗК-8-0128465 Кронштейн
23 КЗК-8-0128467 Кронштейн
24 КЗК-10-0128471 Кронштейн
25 КЗК-10-0128475 Уголок
26 КИЛ0100506 Пластина
27 КИС0134406 Зажим
28 БолтМ8-6gx20-7796 Болт М8-6gx20-7796
29 БолтМ8-6gx25-7796 Болт М8-6gx25-7796
30 БолтМ8-6gx30-7796 Болт М8-6gx30-7796
31 БолтМ10-6gx25-7796 Болт М10-6gx25-7796
32 БолтМ10-6gx30-7796 Болт М10-6gx30-7796
33 БолтМ6-6gx16-7798 Болт М6-6gx16-7798
34 БолтМ6-6gx20-7798 Болт М6-6gx20-7798
35 БолтМ6-6gx25-7802 Болт М6-6gx25-7802
36 БолтМ8-6gx20-7802 Болт М8-6gx20-7802
37 ВинтB.М6-6gx16-17473 Винт B.М6-6gx16-17473
38 ГайкаМ6-6G-5915 Гайка М6-6G-5915
39 ГайкаМ8-6G-5915 Гайка М8-6G-5915
40 ГайкаМ10-6G-5915 Гайка М10-6G-5915
41 6-8b12х45-9650 Ось 6-8 b12х45-9650
42 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
43 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
44 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
45 ШайбаА6.01-6958 Шайба
46 ШайбаС8.01-6958 Шайба С8.01-6958
47 ШайбаА10.01-6958 Шайба А10.01-6958
48 ШайбаC.8.01-11371 Шайба C.8.01-11371
49 Шплинт2х18-397 Шплинт 2х18-397
50 3212.3731 Световозвращатель
50 КД1-6А Световозвращатель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
