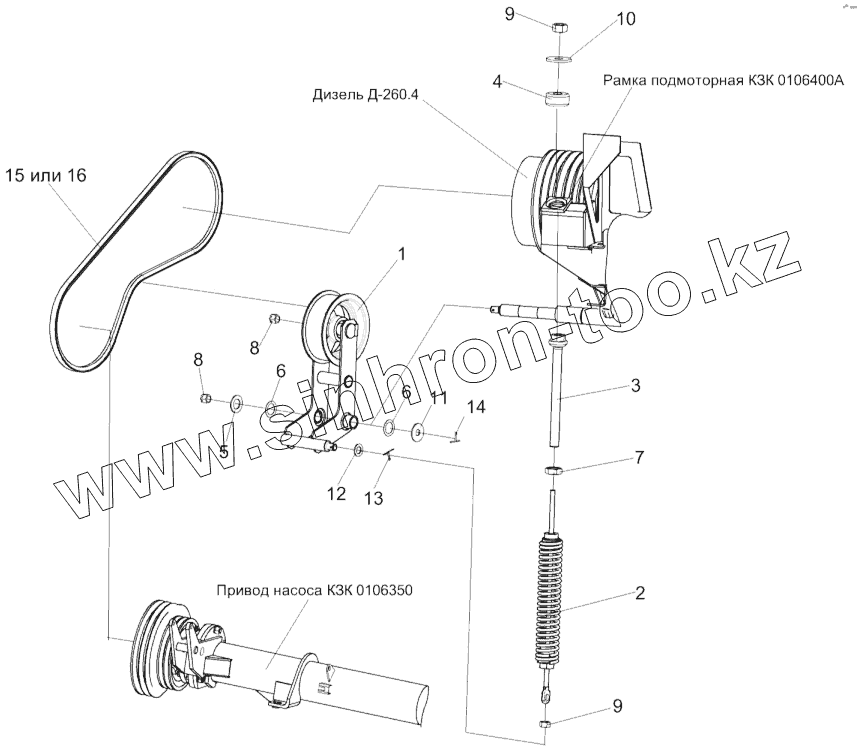

Каталог запасных частей к технике: Гомсельмаш КЗС-812. Привод гидронасоса КЗК 0222500

Тип техники

Марка

Модель

Схема

КЗК0106400А

КЗК0106350

1

2

3

4

5

6

6

7

8

8

9

9

10

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК0222500	КЗК0222500		Привод гидронасоса
КЗК0106400А	КЗК0106400А		Рамка подмоторная
КЗК0106350	КЗК0106350		Привод насоса
1	КЗК0222040		Рычаг
2	КЗК0222510		Пружина
3	КЗС0100660		Винт
4	КЗС0100002		Амортизатор
5	КИС0102456		Шайба
6	КИС0103431		Шайба регулировочная
7	ГайкаМ24х2-6G-2526		Гайка М24х2-6G-2526
8	ГайкаM16-6G.6-2528		Гайка M16-6G.6-2528
9	ГайкаM12-6G.8-5915		Гайка M12-6G.8-5915
10	ШайбаА12.01-6958		Шайба А12.01-6958
11	ШайбаА16.01-6958		Шайба А 16.01-6958
12	ШайбаС.18.01-11371		Шайба С.18.01-11371
13	Шплинт4х25-397		Шплинт 4х25-397
14	Шплинт4х32-397		Шплинт 4х32-397
15	3HB2162La		Ремень 3 HB 2162 La
16	3HBBP2162		Ремень

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
