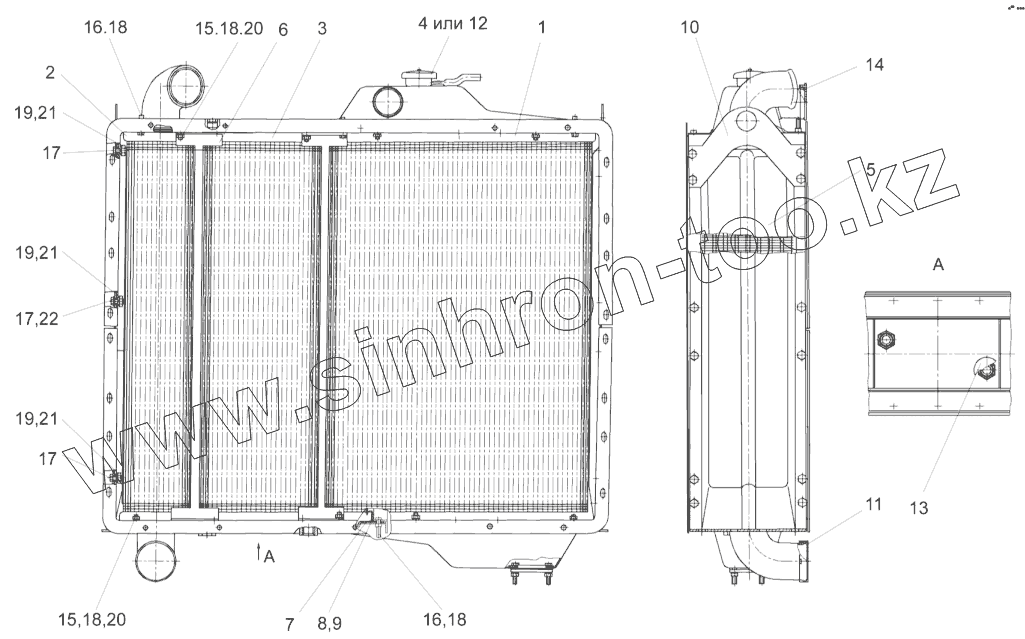

Каталог запасных частей к технике: Гомсельмаш КЗС-812. Блок радиаторов 250.13.000-02

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
17
17
18
18
18
18
19
19
19
20
20
21
21
21
22
Позиция на иллюстрации Заводской номер детали Название детали
250.13.000-02 250.13.000-02 Блок радиаторов 250.13.000-02
1 250.13.100-02 Секция водяная
2 250.13.200-01 Секция ОНВ
3 УЭС0400060-02 Секция масляная
4 А21.01.270-1 Пробка
5 250.13.002-01 Стойка
6 250.13.003-01 Щиток
7 250.13.004 Прокладка
8 250.13.005-01 Накладка
9 250.13.006-01 Накладка
10 250.13.007-01 Кронштейн
11 250.13.008 Заглушка
12 КП130101 Заглушка горловины радиаторов
13 1102.1301.106П Заглушка
14 85У.13.441 Заглушка
15 БолтМ8х25-7796 Болт М8х25-7796
16 БолтМ8х35-7796 Болт М8х35-7796
17 БолтМ10х25-7796 Болт М10х25-7796
18 ГайкаМ8-5915 Гайка М8-5915
19 ГайкаМ10-5915 Гайка М10-5915
20 Шайба8Т65Г-6402 Шайба 8Т.65Г-6402
21 Шайба10Т65Г-6402 Шайба 10Т.65Г-6402
22 ШайбаС10.01-11371 Шайба С10.01-11371
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
