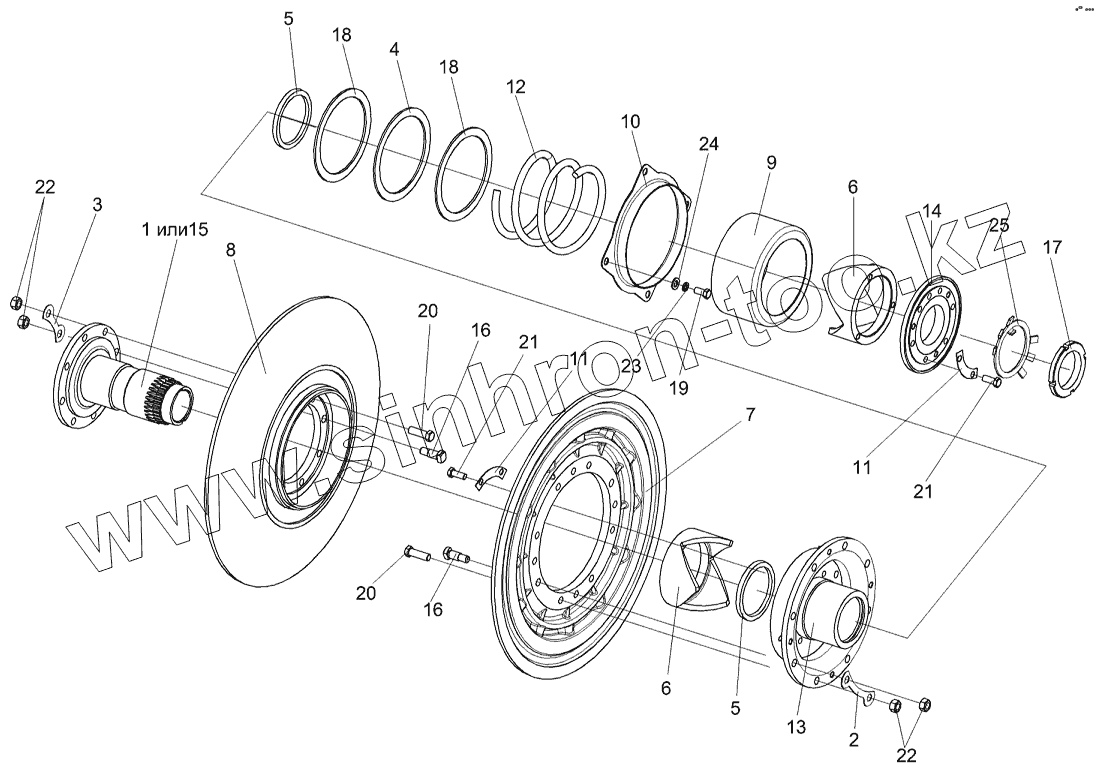

Каталог запасных частей к технике: Гомсельмаш КЗС-7. Вариатор барабана РСМ-10.01.18.060Б

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
7
8
9
10
11
11
12
13
14
15
16
16
17
18
18
19
20
20
21
21
22
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали
РСМ-10.01.18.070Б РСМ-10.01.18.070Б Диск подвижный
РСМ-10.01.18.080Б РСМ-10.01.18.080Б Диск неподвижный
РСМ-10.01.18.090 РСМ-10.01.18.090 Упор
РСМ-10.01.18.060Б РСМ-10.01.18.060Б Вариатор барабана
1 РСМ-10Б.01.18.340 Ступица
2 РСМ-10.01.15.424Б-02 Шайба стопорная
3 РСМ-10.01.15.424Б-03 Шайба стопорная
4 РСМ-10.01.18.002 Кольцо
5 РСМ-10.01.18.003 Кольцо
6 РСМ-10.01.18.005 Муфта
7 РСМ-10.01.18.101Б Диск
8 РСМ-10.01.18.102А Диск
9 РСМ-10.01.18.407 Кожух
10 РСМ-10.01.18.412 Кольцо
11 РСМ-10.01.18.418 Шайба
12 РСМ-10.01.18.605А Пружина
13 РСМ-10.01.18.606А Ступица
14 РСМ-10.01.18.607 Крышка
15 РСМ-10.01.18.608В Ступица
16 РСМ-10.01.18.613 Болт специальный
17 РСМ-10.01.18.625А Гайка шлицевая
18 РСМ-10.01.18.803 Кольцо
19 БолтМ12-6gх25-7798 Болт М12-6gх25-7798
20 БолтМ14-6gх45-7796 Болт М14-6gх45-7796
21 БолтМ12х1,25-6gх30-7808 Болт М12х1,25-6gх30-7808
22 ГайкаМ14-6Н-5915 Гайка М14-6Н-5915
23 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
24 ШайбаС.12х2.01-11371 Шайба С.12х2.01-11371
25 ШайбаН.80х2.01-11872 Шайба Н.80х2.01-11872
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
