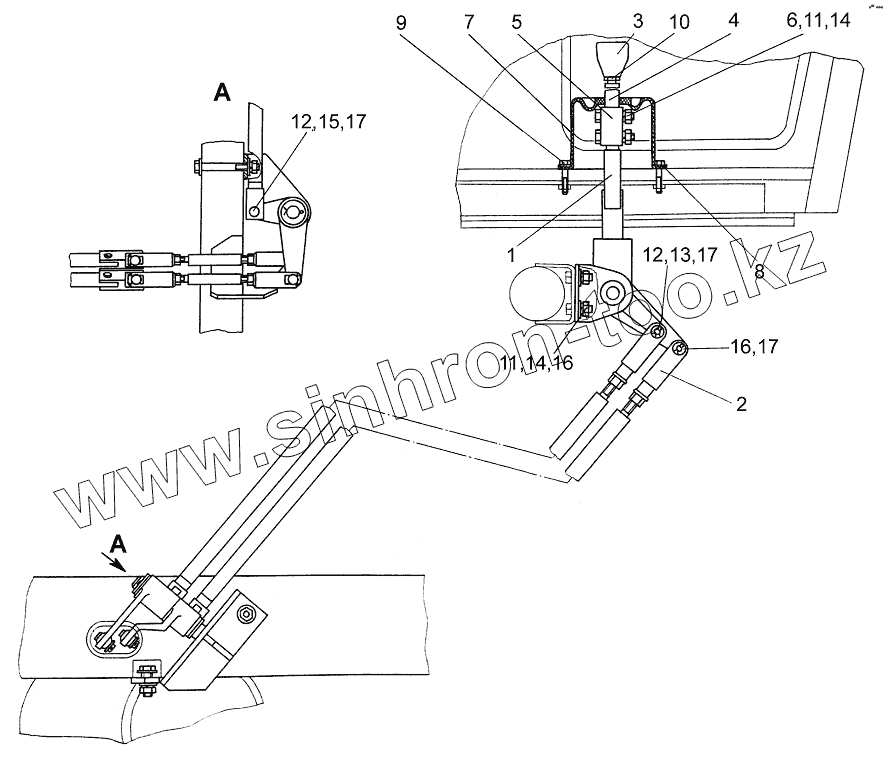

Каталог запасных частей к технике: Гомсельмаш КЗС-7. Установка механизма управления коробкой диапазонов КЗК 0119650

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
15
16
16
17
17
17
Позиция на иллюстрации Заводской номер детали Название детали
КЗК0119650 КЗК0119650 Установка механизма управления коробкой диапазонов
1 КЗК0119290 Блок переключения
2 КЗК0119390 Тяга
3 КЗК0119007 Рукоятка
4 КЗС0119613 Рычаг
5 КЗС0119614 Муфта
6 КЗК0119648 Болт
7 КИС0119014А Колпак
8 КИС0119405Б Прокладка
9 БолтМ8-6ех45-7796 Болт М8-6ех45-7796
10 ГайкаМ12-6G-2526 Гайка М12-6G-2526
11 ГайкаМ12-6G-5915 Гайка М12-6G-5915
12 Ось6-10b12х32-9650 Ось 6-10b12х32-9650
13 Ось6-12b12х40-9650 Ось 6-12 b12х40-9650
14 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
15 ШайбаС.10.01-11371 Шайба С.10.01-11371
16 ШайбаС.12.01-11371 Шайба С.12.01-11371
17 Шплинт3,2х25-397 Шплинт 3,2х25-397
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
