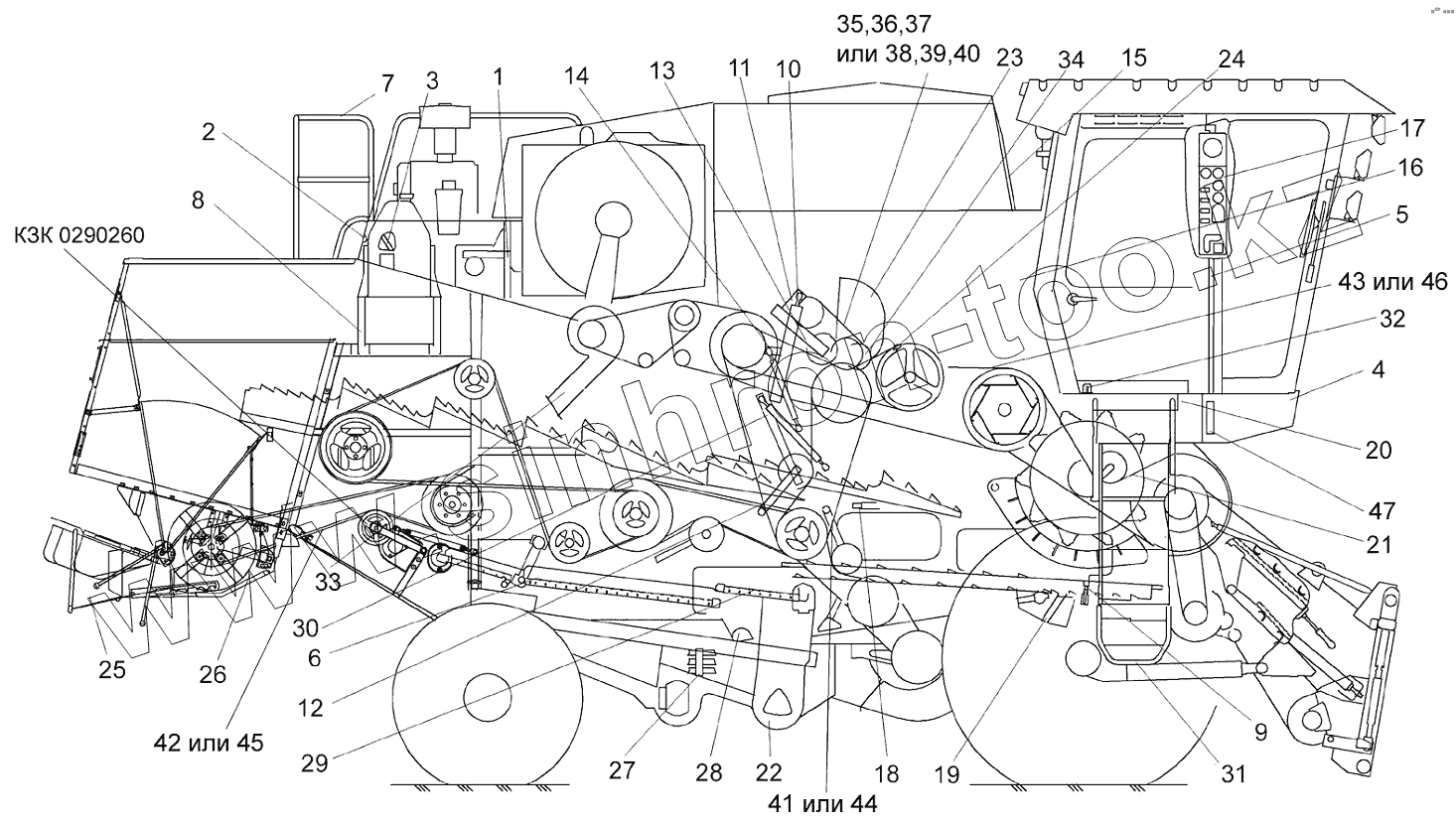

Каталог запасных частей к технике: Гомсельмаш КЗС-7. Молотилка самоходная КЗК 0100000Б-09 (вид справа)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
КЗК0100000Б-09 КЗК0100000Б-09 Молотилка самоходная
1 КЗК0100010 Рамка
2 КЗК0100020 Рамка правая
3 КЗК0100040-01 Упор
4 КЗК0100100А Бампер передний
5 КЗК0100110А Поручень
6 КЗК0100150А-01 Стяжка
7 КЗК0100240А Поручень
8 КЗК0100370А Кронштейн
9 КЗК0100560-03 Тяга
10 КЗК0100580А Пружина
11 КЗК0100590 Рычаг
12 КЗК0100620 Рычаг
13 КЗК0100680 Рычаг
14 КЗК0100720 Пружина
15 КЗК0100770 Щиток
16 КЗК0116010А Шкаф инструментальный
17 КЗК0119500 Пульт контроля
18 КЗК0119640 Установка тросов управления гидронасосом хода
19 КЗК0119650 Установка механизма управления коробкой диапазонов
20 КЗК0121000Б Подрамник
21 КЗК0125000 Привод наклонной камеры
22 КЗК0214000Б Элеватор зерновой
23 КЗК0216000А Шнек загрузной зерновой
24 КЗК-10-0221000 Привод горизонтального шнека
25 КЗК0290000Б Соломоизмельчитель
26 КЗК0290020 Дефлектор
27 КЗК0601000 Гидросистема привода ходовой части
28 КЗР0200250А Обод
29 КЗР0200260А Хомут
30 КЗР0202800А Пружина
31 КЗК0117000 Установка трапа
32 КЗС0117100 Механизм фиксации трапа
33 КЗС0131240 Воздухоотвод
34 КЗК0219602А Звездочка
35 Звено Звено к цепи
36 Звено Звено к цепи
37 Цепь Цепь
38 Цепь Цепь
39 Звено Звено к цепи
40 Звено Звено к цепи
41 В/172650Li Ремень
42 2НВ3812Lа Ремень многопрофильный
43 4НВ4562Lа Ремень многопрофильный
44 НВ2690 Ремень
45 2НВВР3218 Ремень многопрофильный
46 4НВВР4562 Ремень многопрофильный
47 3222.3731 Световозвращатель 3222.3731
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
