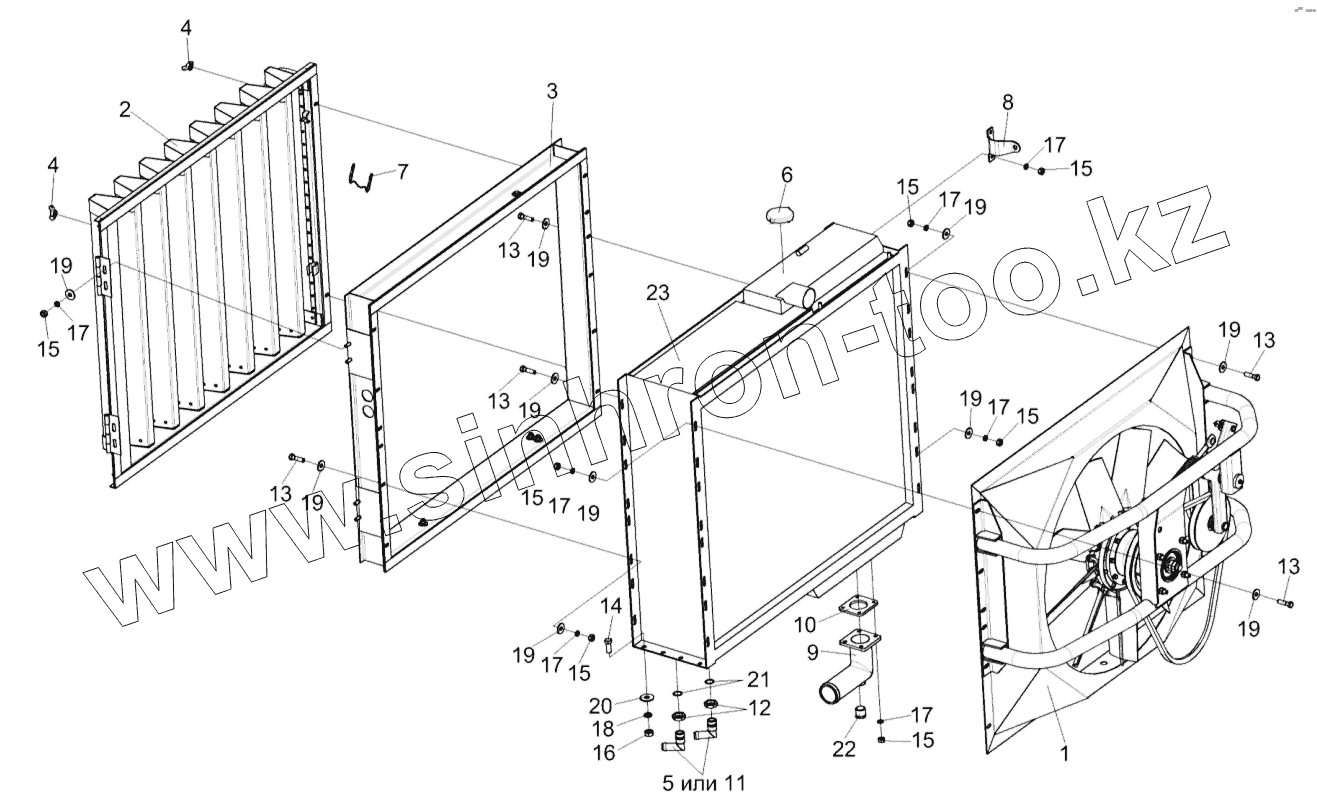

Каталог запасных частей к технике: Гомсельмаш КЗС-575. Установка радиатора КЗК-5-4-0106040

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
13
13
13
13
13
14
15
15
15
15
15
15
15
16
17
17
17
17
17
17
17
18
19
19
19
19
19
19
19
19
19
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-5-4-0106040 КЗК-5-4-0106040 Установка радиатора
1 КЗК-5-4-0106120 Установка вентилятора
2 КЗК-5-4-0106280 Экран
3 КЗК-5-4-0106310 Рамка
4 КИС0120400 Гайка
5 УЭС0400310 Угольник вчертный
6 УЭС-3-0400320 Крышка
7 УЭС-16-0200400 Тросик
8 КЗК0106435А Кронштейн
9 УЭС0400013-01 Патрубок
10 УЭС0400014 Прокладка
11 УЭС0400301 Угольник ввертный
12 УЭС0400612 Гайка накидная
13 БолтМ8-6ex30-7796 Болт М8-6eх30-7796
14 БолтМ10-6ex25-7796 Болт М10-6eх25-7796
15 ГайкаМ8-6g-5915 Гайка М8-6g-5915
16 ГайкаМ10-6g-5915 Гайка М10-6g-5915
17 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
18 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
19 ШайбаC8.01-6958 Шайба C 8.01-6958
20 ШайбаC10.01-6958 Шайба C 10.01-6958
21 Кольцо021-024-19-2-2-18829/9833 Кольцо 021-024-19-2-2-18829/9833
22 ПробкаКГ3/4 Пробка КГ 3/4
23 290А.1301.000 Блок радиатора
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
