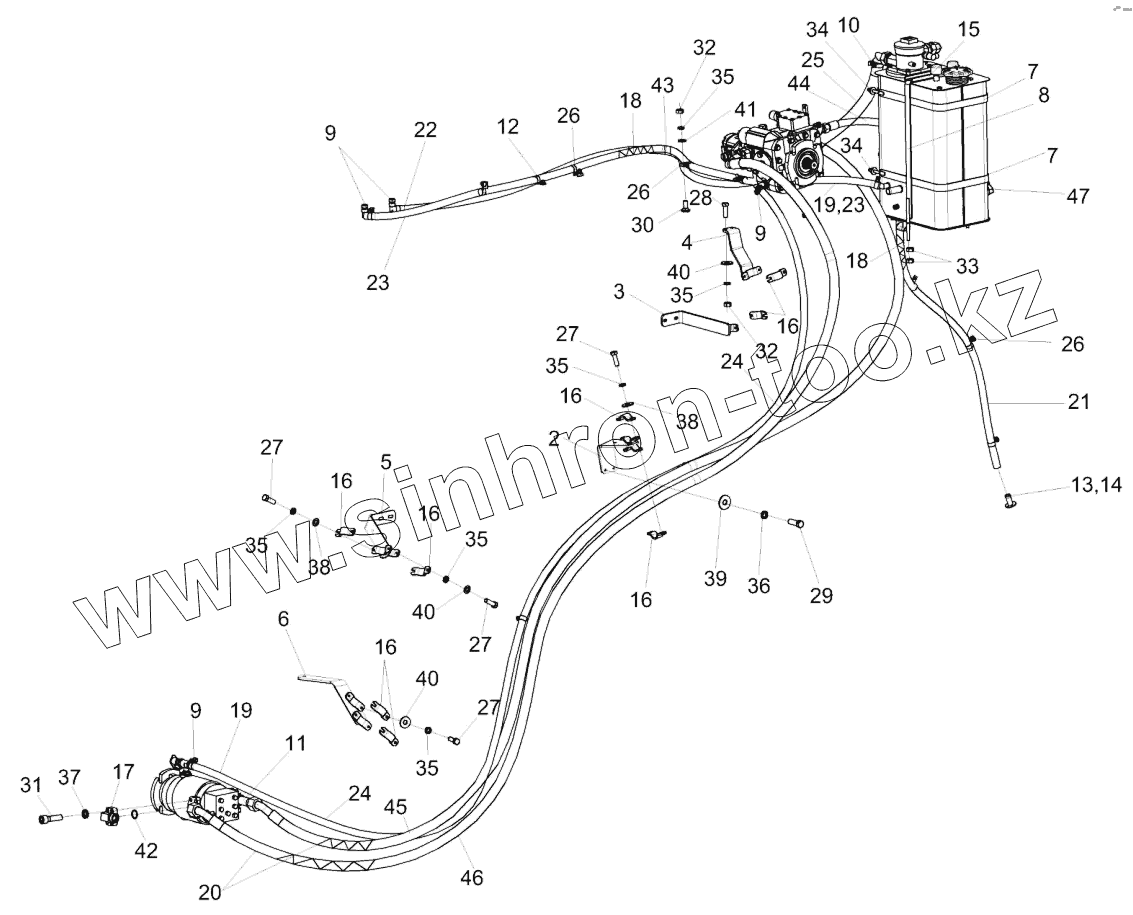

Каталог запасных частей к технике: Гомсельмаш КЗС-575. Гидросистема привода ходовой части КЗК-5-4-0601000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
5
6
7
7
8
9
9
9
10
11
12
13
14
15
16
16
16
16
16
16
17
18
18
19
19
20
21
22
23
23
24
24
25
26
26
26
27
27
27
27
28
29
30
31
32
32
33
34
34
35
35
35
35
35
35
36
37
38
38
39
40
40
40
41
42
43
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-5-4-0601000 КЗК-5-4-0601000 Гидросистема привода ходовой части
1 КЗК-5-4-0601010 Бак масляный
2 КЗК-5-4-0601550 Кронштейн
3 КЗК-5-4-0601630 Кронштейн
4 КЗК-5-4-0601640 Кронштейн
5 КЗК-5-4-0601650 Кронштейн
6 КЗК-5-4-0601670 Кронштейн
7 КЗК-5-4-0601680 Хомут
8 КЗК-5-4-0601690 Хомут
9 А23.02.160 Хомут стяжной
10 А23.02.170 Хомут стяжной
11 КВС-1-0601180 Угольник
12 КГС0115770-08 Хомут
13 УЭС0400130 Пробка
14 УЭС0400590 Хомут стяжной
15 КЗК-5-4-0601422 Кронштейн
16 КЗК-12-0601408 Прижим
17 КЗК-12-0601609 Фланец
18 ОПЛ0600016-04 Оплетка
19 ОПЛ0600016-08 Оплетка
20 ОПЛ0600027-08 Оплетка
21 РНД0200012-82 Рукав
22 РНД0200012-115 Рукав 20х29-1,6-10362
23 РНД0200012-123 Рукав
24 РНД0200012-144 Рукав
25 РНД0320022-50 Рукав
26 УЭС-7-0601502 Прижим
27 БолтМ8-6ex25-7796 Болт М8-6ex25-7796
28 БолтМ8-6ex30-7796 Болт М8-6eх30-7796
29 БолтМ10-6ex30-7796 Болт М10-6ex30-7796
30 БолтМ8-6ex20-7802 Болт М8-6eх20-7802
31 ВинтМ12-6ex45-11738 Винт М12-6eх45-11738
32 ГайкаМ8-6g-5915 Гайка М8-6g-5915
33 ГайкаМ10-6g-5915 Гайка М10-6g-5915
34 ГайкаМ12-6g-5915 Гайка М12-6g-5915
35 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
36 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
37 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
38 ШайбаC8.01-6958 Шайба C 8.01-6958
39 ШайбаC10.01-6958 Шайба C 10.01-6958
40 ШайбаC.8.01-11371 Шайба C.8.01-11371
41 ШайбаC.10.01-11371 Шайба C.10.01-11371
42 ГСТ90.00.003 Кольцо уплотнительное
43 2-0160981-2 Лента стяжная
44 РВД20-2SC-М30х2-24°-860 Рукав высокого давления
45 РВД25-4SH-М42х2-24°-5200-90°-45°/150° Рукав высокого давления
46 РВД25-4SH-М42х2-24°-5300-90°-45°/310° Рукав высокого давления
47 EW22LOMDCF Угольник EW22LOMDCF
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
