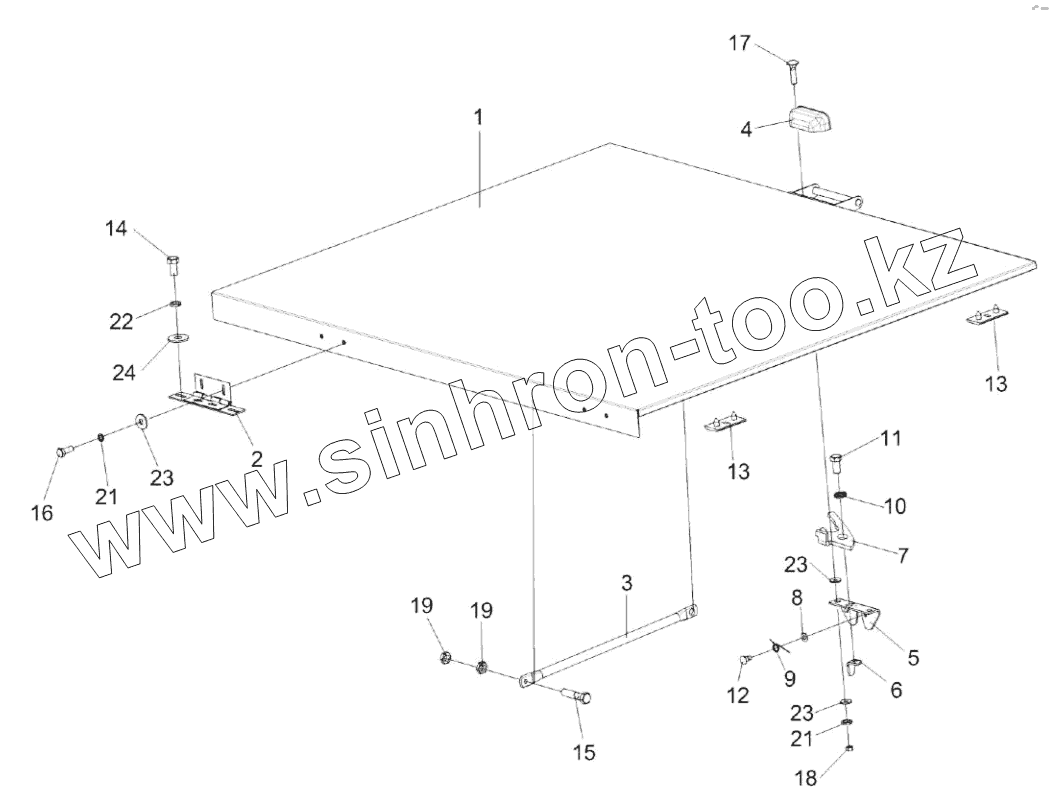

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800. Установка крыши КЗК-3219-0124000

Тип техники

Марка

Модель

Схема

КВС-1-0160240

КЗК-3219-0124000

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

19

21

21

22

23

23

23

24

Позиция на иллюстрации	Заводской номер детали		Название детали
КВС-1-0160240	КВС-1-0160240		Замок
КЗК-3219-0124000	КЗК-3219-0124000		Установка крыши
1	КЗК-3219-0124030		Крыша
2	КЗК-10-0124030		Петля
3	КЗК-12-0124801		Упор
4	КЗК-3219-0124040		Ручка
5	КВС-1-0160491		Кронштейн
6	КВС-1-0160492		Фиксатор
7	КВС-1-0160493А		Защелка
8	КВС-1-0160494		Шайба
9	КВС-1-0160616		Пружина
10	КВС-1-0160617А		Пружина
11	КВС-1-0160618А		Ось
12	КВС-1-0160619		Ось
13	АМ 84.00.002		Прокладка
14	Болт М8-6eх16-7796		Болт М8-6eх16-7796
15	Болт М8-6eх35-7796		Болт
16	Болт М6-6eх16-7798		Болт М6-6eх16-7798
17	Болт М6-6eх25-7802		Болт
18	Гайка М6-6G-5915		Гайка М6-6G-5915
19	Гайка М8-6G-5916		Гайка
20	Шайба A 8.01-10450		Шайба
21	Шайба 6Т 65Г-6402		Шайба 6Т 65Г-6402
22	Шайба 8Т 65Г-6402		Шайба 8Т 65Г-6402
23	Шайба C 6.01-6958		Шайба
24	Шайба C 8.01-6958		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
