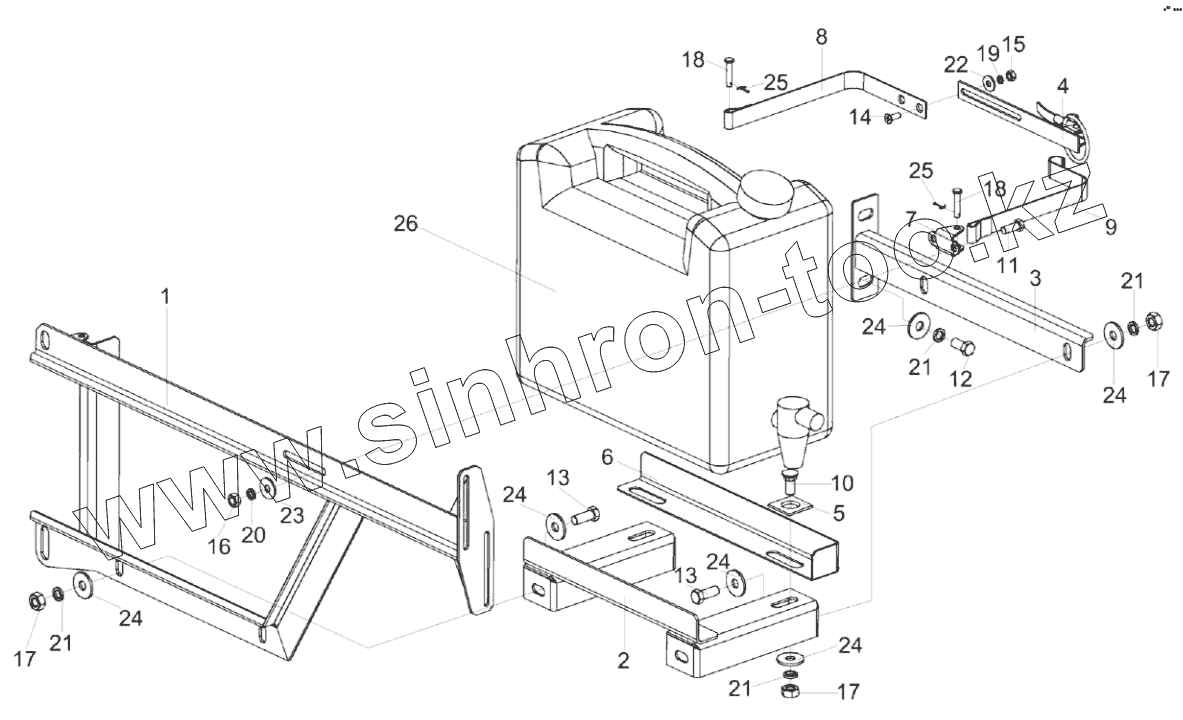

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800. Установка канистры КЗК-3219-0100620

Тип техники

Марка

Модель

Схема

КЗК-3219-0100620

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

17

17

18

18

19

20

21

21

21

21

22

23

24

24

24

24

24

24

25

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-3219-0100620	КЗК-3219-0100620		Установка канистры
1	КЗК-3219-0100630		Кронштейн
2	КЗК-3219-0100640		Дно
3	КЗК-3219-0100650		Кронштейн
4	КЗК-12А-1-0100120		Защелка
5	КЗК-3219-0100413		Шайба
6	КЗК-12А-1-0100412-01		Уголок
7	КЗК-12А-1-0100414		Кронштейн
8	КЗК-12А-1-0100415		Хомут
9	КЗК-12А-1-0100416		Хомут
10	Болт М10-6eх25 - 7786		Болт
11	Болт М8-6eх20 - 7796		Болт
12	Болт М10-6eх20 - 7796		Болт
13	Болт М10-6eх25 - 7796		Болт
14	Винт B2.М6-6eх16 - 17475		Винт
15	Гайка М6-6G - 5915		Гайка М6-6G - 5915
16	Гайка М8-6G - 5915		Гайка М8-6G - 5915
17	Гайка М10-6G - 5915		Гайка М10-6G - 5915
18	Ось 6-6 b12х30.10кп.Ц9.хр - 9650		Ось
19	Шайба 6Т 65Г - 6402		Шайба 6Т 65Г - 6402
20	Шайба 8Т 65Г - 6402		Шайба 8Т 65Г - 6402
21	Шайба 10Т 65Г - 6402		Шайба 10Т 65Г - 6402
22	Шайба C 6.01 - 6958		Шайба
23	Шайба C 8.01 - 6958		Шайба
24	Шайба C 10.01 - 6958		Шайба
25	Шплинт 2х16 - 397		Шплинт
26	Канистра		Канистра для воды

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
