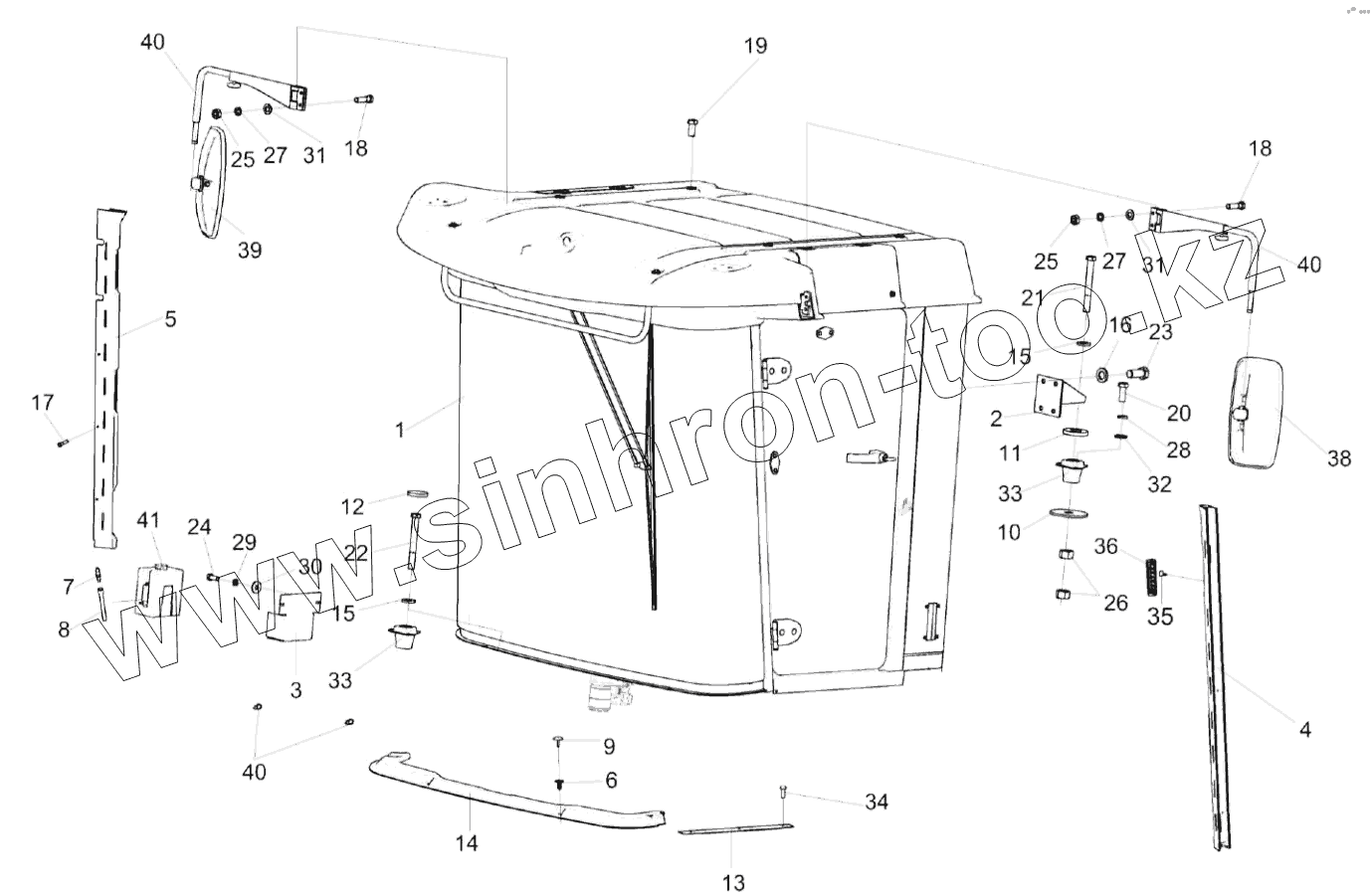

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800. Установка кабины УКЗ-01-0100000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
УКЗ-01-0100010
УКЗ-01-0100000
КЗК-12-0120460
УКЗ-01-0100060
УКЗ-01-0100020
УКЗ-01-0100030
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
20
21
22
23
24
25
25
26
27
27
28
29
30
31
31
32
33
33
34
35
36
37
38
39
39
40
41
Позиция на иллюстрации Заводской номер детали Название детали
УКЗ-01-0100010 УКЗ-01-0100010 Установка кронштейна зеркала
УКЗ-01-0100000 УКЗ-01-0100000 Установка кабины
КЗК-12-0120460 КЗК-12-0120460 Установка стеклоомывателя
УКЗ-01-0100060 УКЗ-01-0100060 Установка молдинга
УКЗ-01-0100020 УКЗ-01-0100020 Установка облицовки стойки
УКЗ-01-0100030 УКЗ-01-0100030 Установка облицовки стойки
1 УКЗ-01-0300000 Кабина
2 КЗК-14-0120070 Кронштейн
3 КЗК-12-0120520 Кронштейн
4 УКЗ-01-0100040 Облицовка стойки
5 УКЗ-01-0100050 Облицовка стойки
6 КЗК-12-0120077 Держатель
7 КЗК-12-0120092 Соединитель
8 КЗК-12-0120095-04 Трубопровод
9 КЗК-12-0120078 Фиксатор
10 КЗК-1624-0119402 Основание
11 КЗК-1624-0119601 Проставка
12 КЗК-12-0120042-01 заглушка
13 УКЗ-01-0200401 Порог
14 УКЗ-01-0100005 Молдинг
15 КЗР 0202674А Шайба
16 УЭС 0302627 Шайба
17 Болт М8-6eх16-7796 Болт М8-6eх16-7796
18 Болт М10-6eх30-7796 Болт
19 Болт М12-6eх25-7796 Болт М12-6eх25-7796
20 Болт М12-6eх30-7796 Болт М12-6eх30-7796
21 Болт М16-6eх140-7796 Болт
22 Болт М16-6eх160-7796 Болт
23 Болт М16-6eх35-7796 Болт
24 Болт М8-6eх20-7796 Болт М8-6eх20-7796
25 Гайка М10-6G-11860 Гайка
26 Гайка М16-6G-5915 Гайка М16-6G-5915
27 Шайба 10Т 65Г-6402 Шайба 10Т 65Г-6402
28 Шайба 12Т 65Г-6402 Шайба 12Т 65Г-6402
29 Шайба 8Т 65Г-6402 Шайба 8Т 65Г-6402
30 Шайба C 8.01-6958 Шайба
31 Шайба C.10.01-11371 Шайба C.10.01-11371
32 Шайба C.12.01-11371 Шайба C.12.01-11371
33 ВРА 923-6700200 Виброизолятор
34 Винт 3,9Х19. Винт
35 Винт 4,2х13 Винт
36 06-069189-00 Дефлектор
37 САКД.458201. 100-06 Зеркало внешнее заднего вида "основное"
38 САКД.458201. 100-07 Зеркало внешнее заднего вида "основное"
39 ШКЯМ 688.00.000-01 Кронштейн зеркала
40 Лента стяжная зубчатая Лента стяжная зубчатая
41 СЭАТ-34 Стеклоомыватель
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
