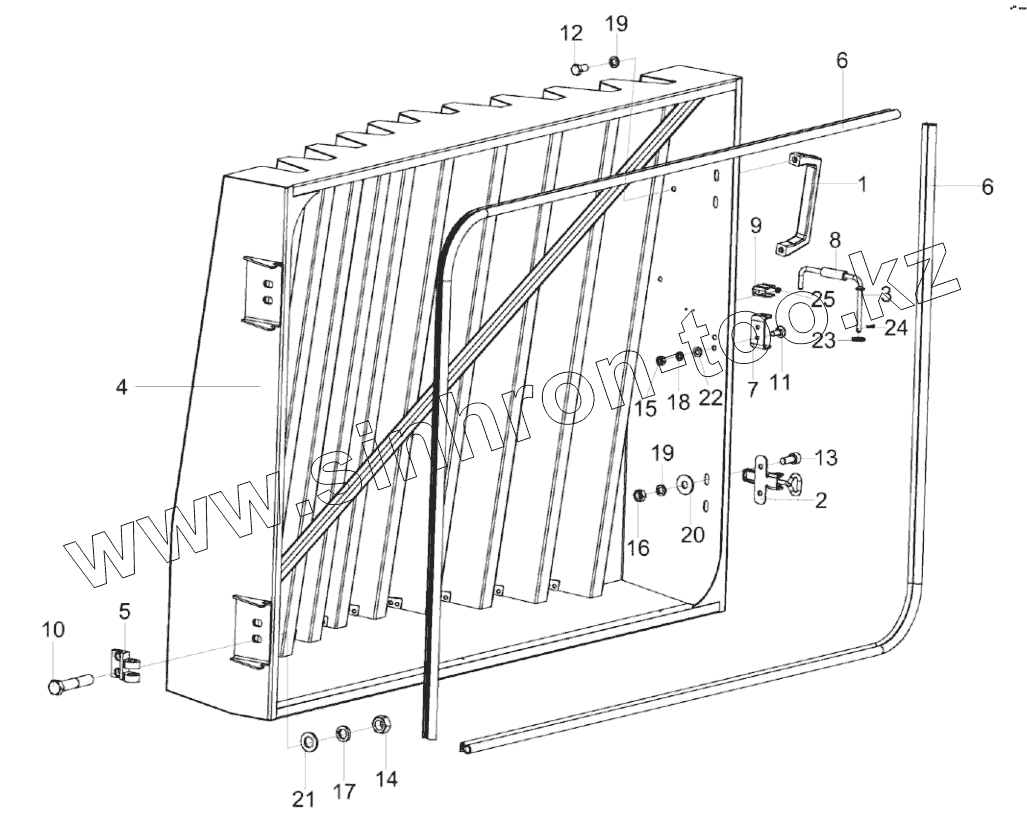

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800. Сетка КЗК-3321-1-0106510

Тип техники

Марка

Модель

Схема

КЗК-3321-1-0106510

1

2

3

4

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-3321-1-0106510	КЗК-3321-1-0106510		Сетка
1	КВС-1-0155360		Ручка
2	КЗК-1420-0106460		Замок
3	КЗК-2124-0106120		Фиксатор
4	КЗК-3321-1-0106520		Сетка
5	КГС 0128613		Петля
6	КЗК-1420-1818002		Уплотнение
7	КЗК-2124-0106412		Кронштейн
8	РНД 0080012		Рукав
9	УЭС 1100507		Фиксатор
10	Болт М12-6eХ65 - 7796		Болт
11	Болт М6-6eХ16 - 7802		Болт
12	Болт М8-6eХ16 - 7796		Болт
13	Винт М8-6eХ20 - 11738		Винт
14	Гайка М12-6G - 5915		Гайка
15	Гайка М6-6G - 5915		Гайка М6-6G - 5915
16	Гайка М8-6G - 5915		Гайка М8-6G - 5915
17	Шайба 12Т 65Г - 6402		Шайба 12Т 65Г - 6402
18	Шайба 6Т 65Г - 6402		Шайба 6Т 65Г - 6402
19	Шайба 8Т 65Г - 6402		Шайба 8Т 65Г - 6402
20	Шайба C 8.01 - 6958		Шайба
21	Шайба C.12.01 - 11371		Шайба
22	Шайба C.6.05 - 11371		Шайба
23	Шайба C.8.01 - 11371		Шайба
24	Шплинт 2Х12 - 397		Шплинт
25	Заклепка 3Х6 DIN 7337		Заклепка
