Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800. Щит КЗК-3321-0100510

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
17
17
18
18
19
19
19
20
20
20
20

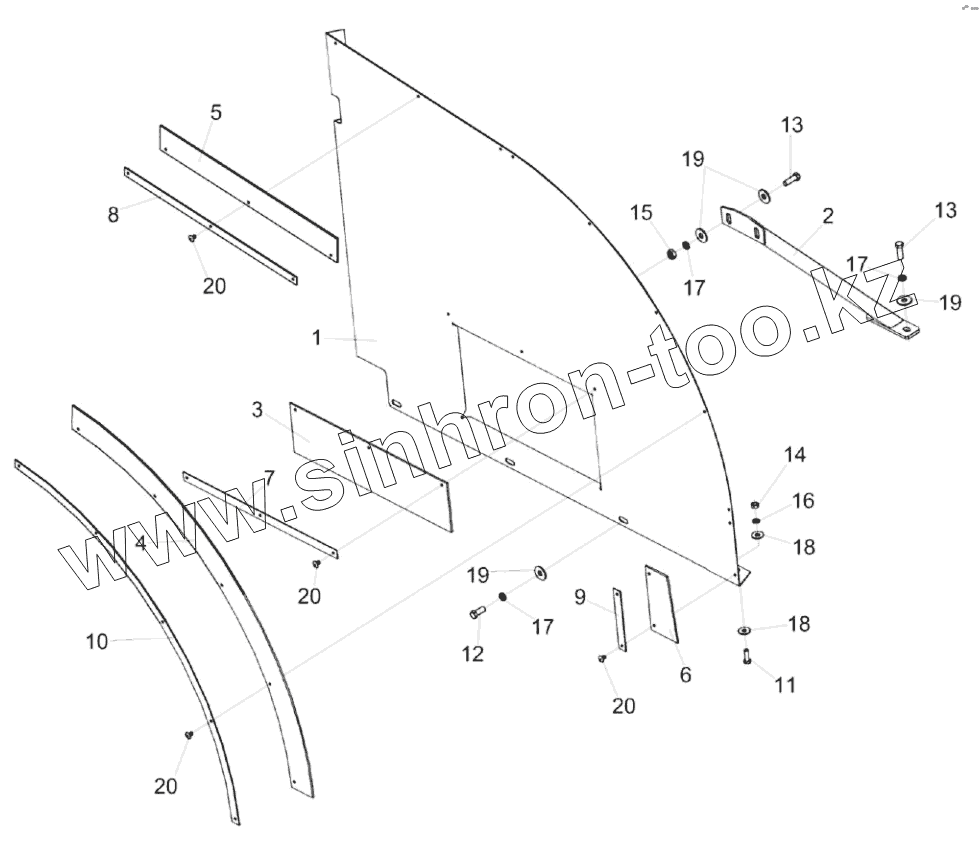

Позиция на иллюстрации Заводской номер детали Название детали
КЗК-3321-0100510 КЗК-3321-0100510 Щит
1 КЗК-3321-0100520 Щиток
2 КЗК-3321-0100530 Раскос
3 КЗК-3321-0100004 Бельтинг
4 КЗК-3321-0100005 Бельтинг
5 КЗК-3321-0100006 Бельтинг
6 КЗК-3321-0100007 Бельтинг
7 КЗК-3321-0100411 Планка
8 КЗК-3321-0100412 Планка
9 КЗК-3321-0100414 Планка
10 КЗК-3321-0100415 Планка
11 Болт М8-6eх25-7796 Болт М8-6eх25-7796
12 Болт М10-6eх25-7796 Болт М10-6eх25-7796
13 Болт М10-6eх30-7796 Болт
14 Гайка М8-6G-5915 Гайка М8-6G-5915
15 Гайка М10-6G-5915 Гайка М10-6G-5915
16 Шайба 8Т 65Г-6402 Шайба 8Т 65Г-6402
17 Шайба 10Т 65Г-6402 Шайба 10Т 65Г-6402
18 Шайба C 8.01-6958 Шайба
19 Шайба C 10.01-6958 Шайба
20 Заклепка 5х12 DIN 7337 Заклепка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
