Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800. Пневмосистема КЗК-3321-2-0800000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

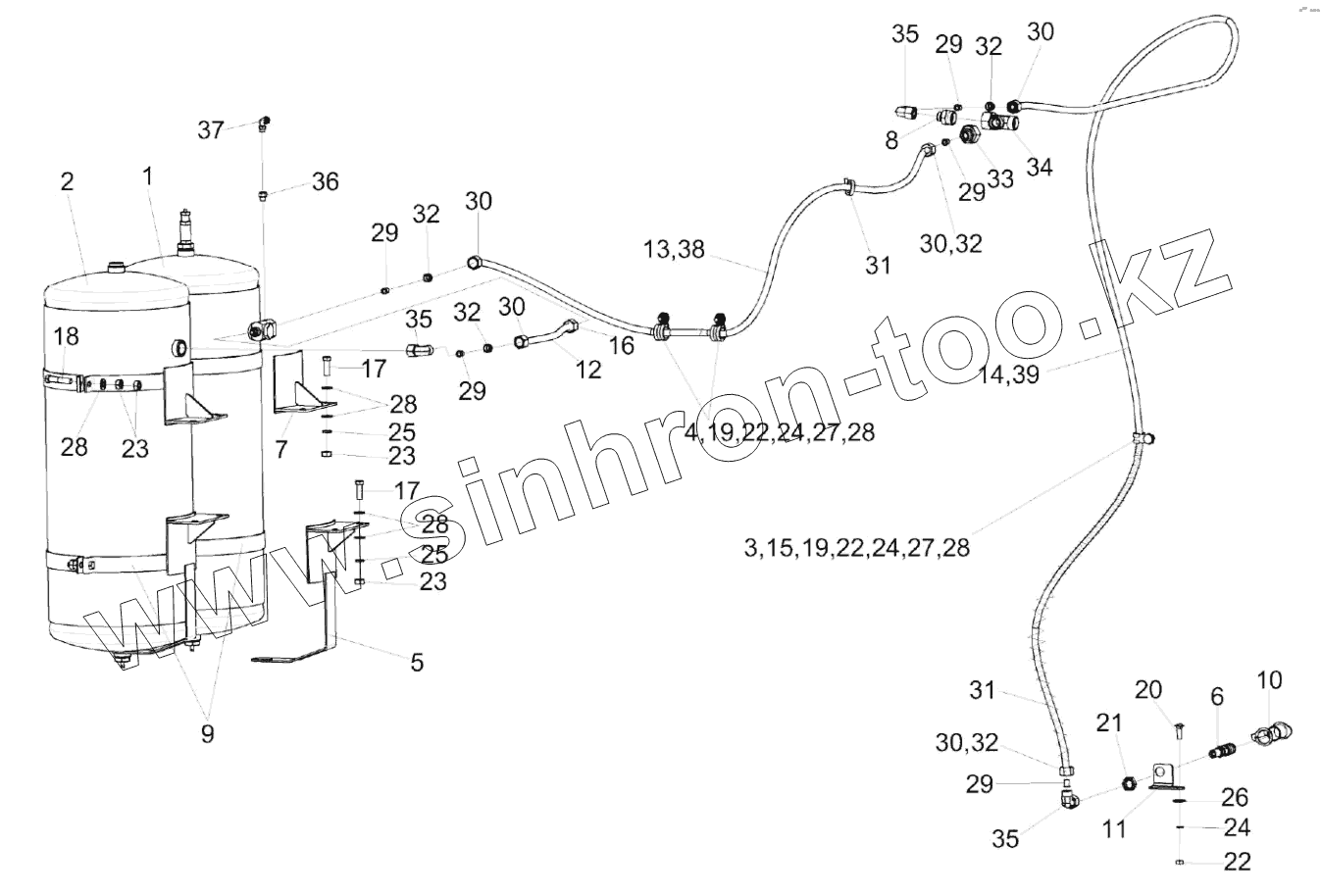

КЗК-3321-2-0800000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
21
22
22
22
23
23
23
24
24
24
25
25
26
27
27
28
28
28
28
28
29
29
29
29
29
30
30
30
30
30
31
31
32
32
32
32
32
33
34
35
35
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-3321-2-0800000 КЗК-3321-2-0800000 Пневмосистема
1 КЗК-3321-2-0800030 Ресивер
2 КЗК-3321-2-0800050 Ресивер
3 КГС 0115770 Хомут
4 КГС 0115770-01 Хомут
5 КЗК-4118-0800220 Кронштейн
6 КНС-6028-0180110 Пневмовывод
7 КСК-6025-0180220 Кронштейн
8 ГШП 0626624-02 Штуцер
9 КЗК-10-0800407 Хомут
10 КЗК-12-0800001 Заглушка наружная
11 КЗК-3219-0800401 Кронштейн
12 ПТР 0800012-21 Пневмотрубка
13 ПТР 0800012-75 Пневмотрубка
14 ПТР 0800012-97 Пневмотрубка
15 РНД 0060012 Рукав
16 УЭС-7-0800624-01 Гайка
17 Болт М10-6EХ30-7796 Болт
18 Болт М10-6EХ45-7796 Болт
19 Болт М8-6EХ20-7802 Болт
20 Болт М8-6EХ25-7802 Болт
21 Гайка М18Х1,5-6G-2526 Гайка М18Х1,5-6G-2526
22 Гайка М8-6G.8-5915 Гайка М8-6G.8-5915
23 Гайка М10-6G.8-5915 Гайка М10-6G.8-5915
24 Шайба 8Т 65Г-6402 Шайба 8Т 65Г-6402
25 Шайба 10Т 65Г-6402 Шайба 10Т 65Г-6402
26 Шайба C 8.01-6958 Шайба
27 Шайба C.8.05-11371 Шайба
28 Шайба C.10.05-11371 Шайба
29 893 040 240 4 Втулка
30 M12LCFX Гайка накидная M12LCFX
31 Лента Лента стяжная зубчатая
32 PSR12LX Кольцо профильное PSR12LX
33 RED18/12LOMDCF Переходник
34 EL18LOMDCF Тройник
35 EW12LOMDCF Угольник
36 1541 6/4-1/8 Фитинг
37 2520 1/8-1/8 Фитинг
38 ППмод.1-7,5 Трубка гофрированная
39 ППмод.1-13 Трубка гофрированная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
