Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800. Каркас КЗК-13-0119240

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

7

8

9

10

10

11

12

13

14

15

16

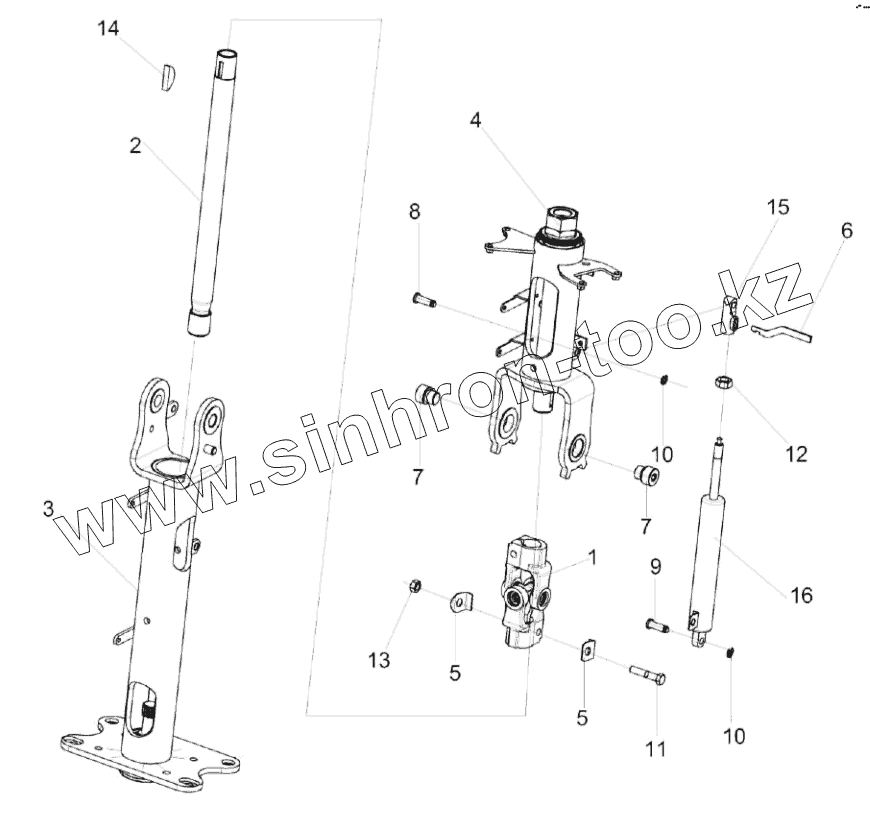

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-13-0119240	КЗК-13-0119240		Каркас
1	50-3401060		Кардан
2	КЗК-12-12-0119080		Вал
3	КЗК-12-12-0119250		Колено нижнее
4	КЗК-13-0119260		Колено верхнее
5	50-3401092		Шайба
6	КЗК-12-12-0119406		Рычаг
7	КЗК-12-12-0119609		Ось
8	КЗК-12-12-0119615		Ось
9	КЗК-12-12-0119616		Ось
10	СЭУ 0201453		Шайба упорная
11	Болт М8-6eх40-7796		Болт
12	Гайка М10х1-6G-5915		Гайка
13	Гайка М8-6G-5915		Гайка М8-6G-5915
14	Шпонка 5х9-24071		Шпонка 5х9-24071
15	Наконечник 130850		Наконечник
16	BLOC-O-LIFT 5219HC		Пружина газовая

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
