Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800. Дверь УКЗ-01-0101250

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
6
7
7
7
7
8
9
10
10
11
12
12
13
14
15
16
16
17
18
18
19
20
20
21
22
22

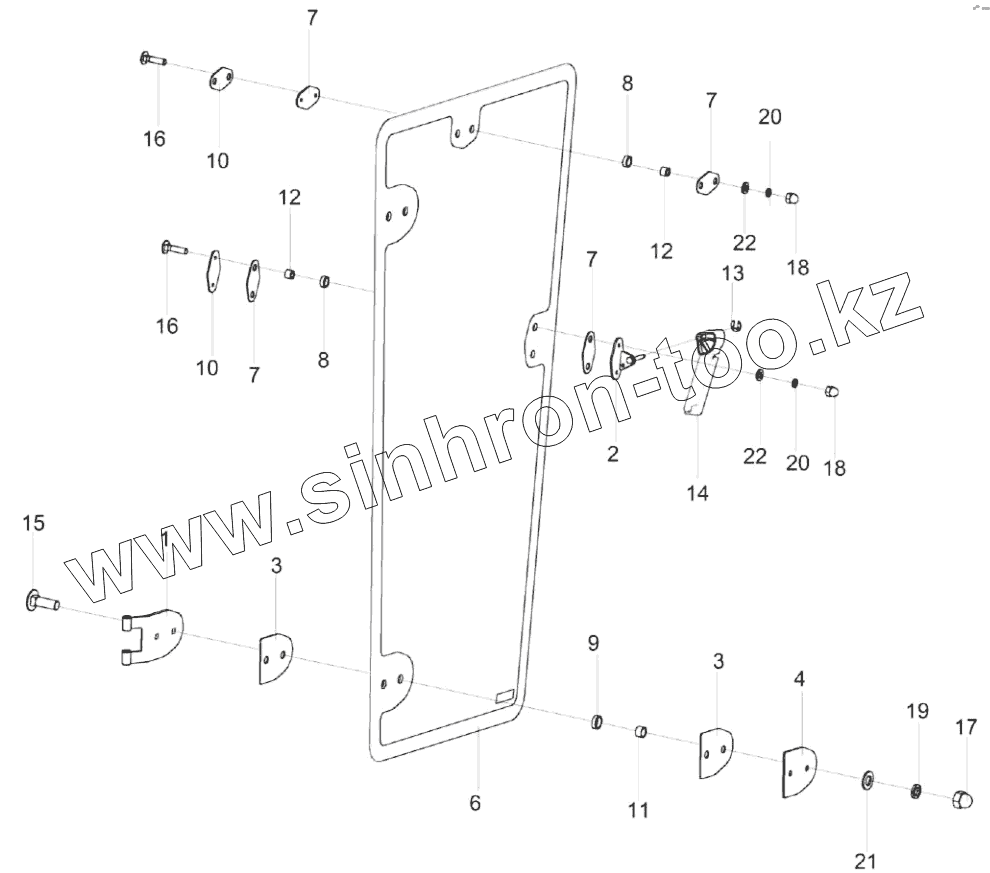

Позиция на иллюстрации Заводской номер детали Название детали
УКЗ-01-0101250 УКЗ-01-0101250 Дверь
1 КВК 0120780-01 Петля
2 КЗК-5-0120510 Кронштейн
3 КВК 0120094 Прокладка
4 КВК 0120503 Пластина
6 УКЗ-01-0101011 Стекло
7 КЗК-5-0120037 Прокладка
8 КЗК-5-0120038 Втулка
9 КЗК-5-0120038-01 Втулка
10 КЗК-5-0120482 Накладка
11 КЗК-5-0120808 Втулка
12 КЗК-5-0120809 Втулка
13 СЭУ 0201453 Шайба упорная
14 УЭС-16-0200052 Рукоятка
15 Болт М10-6eх30-7802 Болт
16 Болт М6-6eх25-7802 Болт
17 Гайка М10-6G-11860 Гайка
18 Гайка М6-6G-11860 Гайка
19 Шайба 10 65Г-6402 Шайба
20 Шайба 6 65Г-6402 Шайба 6 65Г-6402
21 Шайба C.10.01-11371 Шайба C.10.01-11371
22 Шайба C.6.01-11371 Шайба C.6.01-11371
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
