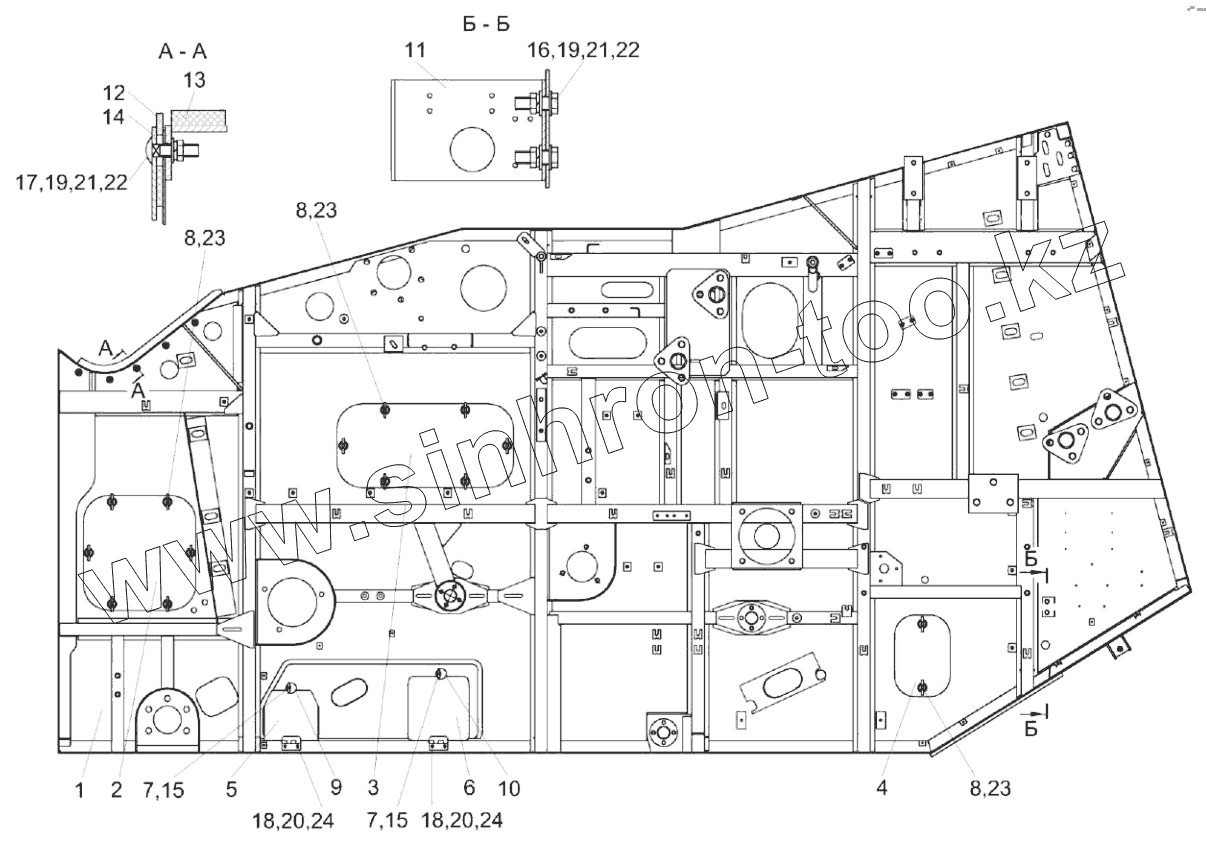

Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800. Боковина левая КЗК-3219-0202250

Тип техники

Марка

Модель

Схема

КЗК-3219-0202250

1

2

3

4

5

6

7

7

8

8

8

9

10

11

12

13

14

15

15

16

17

18

18

19

19

20

20

21

21

22

22

23

23

23

24

24

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-3219-0202250	КЗК-3219-0202250		Боковина левая
1	КЗК-3219-0202280		Боковина левая
2	КЗК 0202455B		Крышка
3	КЗК 0202456B		Крышка
4	КЗК-3219-0202456		Крышка
5	КЗР 0202760Г		Крышка
6	КЗР 0202770Г		Крышка
7	КИС 0120400		Гайка
8	КИЛ 0150750		Гайка-барашек
9	КЗК-3219-0202003		Уплотнитель
10	КЗК-3219-0202005		Уплотнитель
11	КЗК-3219-0202445		Кронштейн
12	КЗК-12-0202031Б		Уплотнение
13	КЗК-12-0202032		Пластина II-10
14	КЗК-12-0202492Б		Планка
15	КЗК 0102428		Шайба
16	Болт М8-6eх20 7798		Болт
17	Болт М8-6eх30 7802		Болт
18	Винт B.М6-6eх10 17473		Винт
19	Гайка М8-6G 5915		Гайка
20	Шайба 6Т 65Г 6402		Шайба
21	Шайба 8Т 65Г 6402		Шайба
22	Шайба C 8.01 6958		Шайба
23	Шайба C 10.01-6958		Шайба
24	Шайба C.6.01 11371		Шайба
