Каталог запасных частей к технике: Гомсельмаш КЗС-3221КР ПАЛЕССЕ GH800. Блок педалей УКЗ-01-0263100

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

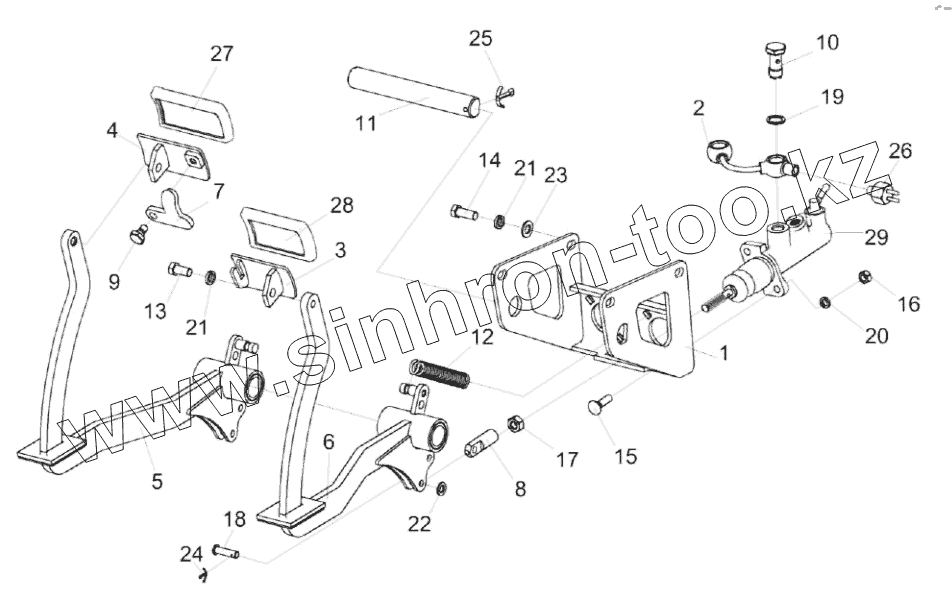

УКЗ-01-0263100
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
УКЗ-01-0263100 УКЗ-01-0263100 Блок педалей
1 УКЗ-01-0263110 Кронштейн
2 УКЗ-01-0263150 Перемычка
3 УКЗ-01-0263480 Педаль
4 УКЗ-01-0263490 Педаль
5 УКЗ-01-0263610 Рычаг
6 УКЗ-01-0263610-01 Рычаг
7 УКЗ-01-0263443 Планка
8 УКЗ-01-0263601 Вилка
9 УКЗ-01-0263602 Болт
10 УКЗ-01-0263603 Болт
11 УКЗ-01-0263612 Ось
12 УЭС 0300609А Пружина
13 Болт М10-6eх20-7796 Болт М10-6eх20-7796
14 Болт М10-6eх25-7796 Болт М10-6eх25-7796
15 Болт М8-6eх30-7802 Болт
16 Гайка М8-6G-5915 Гайка М8-6G-5915
17 Гайка М10-6G-5915 Гайка М10-6G-5915
18 Ось 6-8 b12х30-9650 Ось
19 Прокладка 16 М1-23358 Прокладка
20 Шайба 8Т 65Г-6402 Шайба 8Т 65Г-6402
21 Шайба 10Т 65Г-6402 Шайба 10Т 65Г-6402
22 Шайба C.8.01-11371 Шайба
23 Шайба C.10.01-11371 Шайба C.10.01-11371
24 Шплинт 2х16-397 Шплинт 2х16-397
25 Шплинт 5х32-397 Шплинт 5х32-397
26 ВК12Б-Э Выключатель света ''стоп'' гидравлический ВК12Б-Э
27 А13.33.002 Накладка
28 А13.33.001 Накладка
29 73067641 Цилиндр главный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
