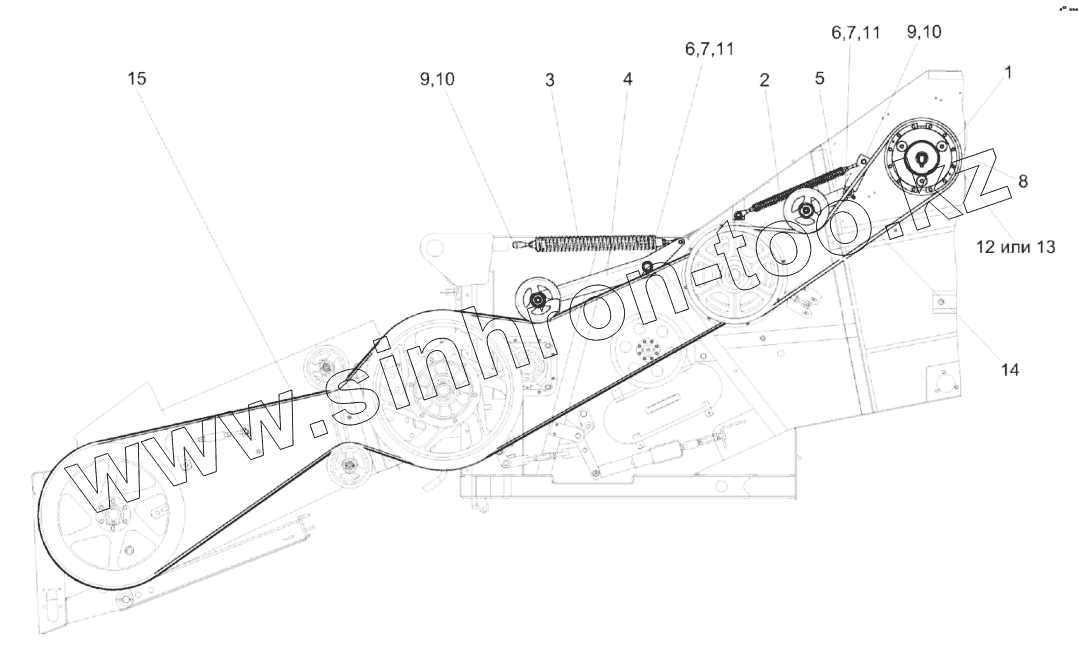

Каталог запасных частей к технике: Гомсельмаш КЗС-2124КР. Установка привода наклонной камеры КЗК-14-0125000Б

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

9

9

10

10

11

11

12

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-14-0125000Б	КЗК-14-0125000Б		Установка привода наклонной камеры
1	КЗК-14-0125040		Гидромуфта
2	КЗК-14-0125090		Пружина
3	КЗК-14-0125110		Пружина
4	КЗК-14-0125200		Устройство натяжное
5	КЗК-14-0125220		Устройство натяжное
6	КИС0602434		Шайба регулировочная
7	КСН0118419		Шайба регулировочная
8	ВинтМ10-6eх20-11738		Винт М10-6eх20-11738
9	ШайбаC.18.01-11371		Шайба C.18.01-11371
10	Шплинт4х32-397		Шплинт 4х32-397
11	В30-13942		Кольцо
12	628875.0		Диск сцепления
13	240D201864537001		Диск ведомый сцепления
14	3HBBP3260K		Ремень 3 HB BP 3260 K
15	3HBBP7600K		Ремень 3 HB BP 7600 K

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
