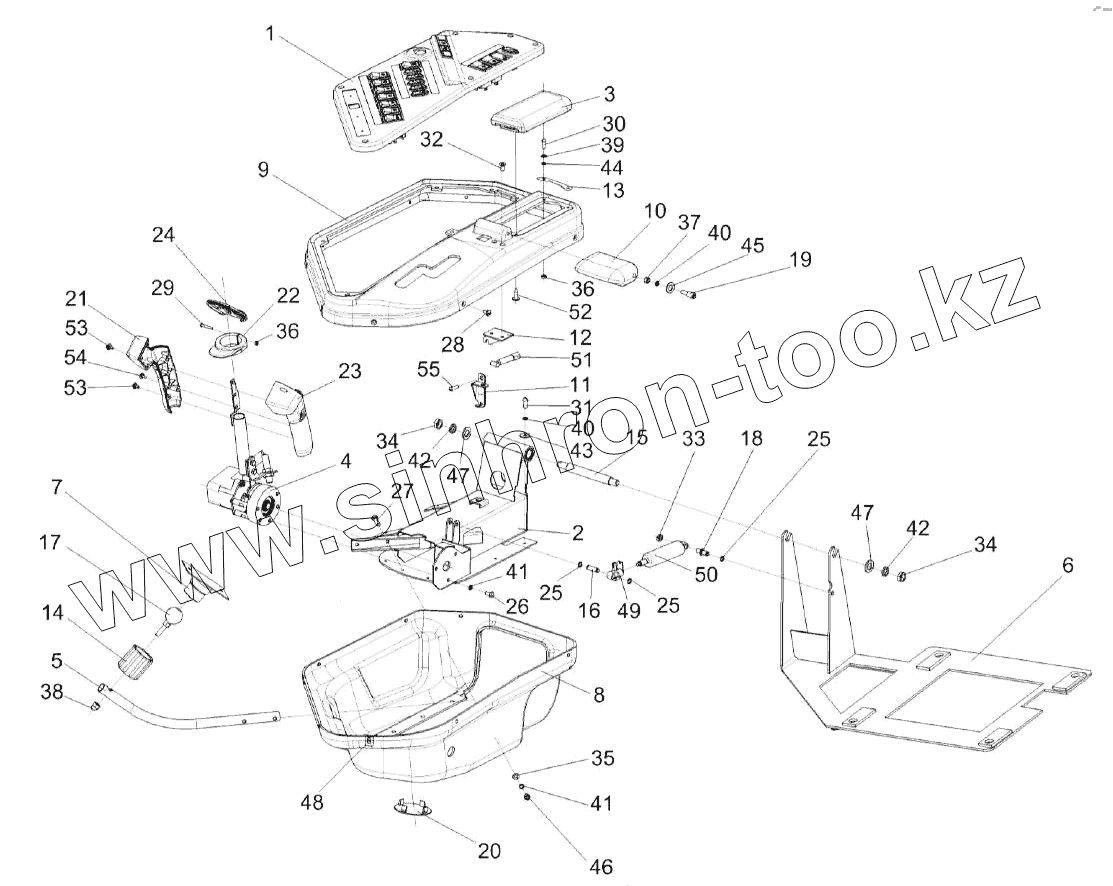

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Пульт управления КЗК-1420-0119050-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
38
39
40
40
41
41
42
42
43
44
45
46
47
47
48
49
50
51
52
53
53
54
55
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-1420-0119050-01 КЗК-1420-0119050-01 Пульт управления
1 КЗК-16-1-0725000 Установка электрооборудования пульта
2 КВК0129060 Корпус
3 КВК0129180 Подлокотник
4 КВК0129310В Привод
5 КВК0129560 Труба
6 КВК0129580 Кронштейн
7 КВК0129630 Кронштейн
8 КВК0129013 Кожух
9 КВК0129014 Кожух
10 КВК0129019 Рукоятка
11 КВК0129517 Кронштейн
12 КВК0129518 Кронштейн
13 КВК0129528 Пластина
14 КВК0129618 Гайка
15 КВК0129624 Ось
16 КВК0129625 Ось
17 КВК0129626 Стойка
18 КВК0129627 Ось
19 КВК0129636 Ось
20 КЗК0119026 Заглушка
21 КЗК-12-0119053А Корпус
22 КЗК-12-0119054 Упор
23 КЗК-12-0119065 Корпус
24 КЗК-12-0119066 Панель
25 СЭУ0201453 Шайба упорная
26 БолтМ6-6eх12-7798 Болт М6-6eх12-7798
27 БолтМ6-6eх35-7798 Болт М6-6eх35-7798
28 Винт2-5х2х25-10620 Винт 2-5х2х25-10620
29 ВинтB.М3-6eх20-17473 Винт B.М3-6eх20-17473
30 ВинтB.М3-6eх14-17473 Винт B.М3-6eх14-17473
31 ВинтB.М5-6eх12-17473 Винт B.М5-6eх12-17473
32 ВинтB2.М5-6eх10-17475 Винт B2.М5-6eх10-17475
33 ГайкаМ8-6G-2526 Гайка М8-6G-2526
34 ГайкаМ12-6G-2526 Гайка М12-6G-2526
35 ГайкаМ6-6G-5915 Гайка М6-6G-5915
36 ГайкаМ3-6G-5927 Гайка М3-6G-5927
37 ГайкаМ5-6G-5927 Гайка М5-6G-5927
38 ГайкаМ8-6G-11860 Гайка М8-6G-11860
39 Шайба3.65Г-6402 Шайба 3.65Г-6402
40 Шайба5.65Г-6402 Шайба 5.65Г-6402
41 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
42 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
43 ШайбаC5.01-6958 Шайба C 5.01-6958
44 ШайбаC3.01-10450 Шайба C 3.01-10450
45 ШайбаC.5.01-11371 Шайба C.5.01-11371
46 ШайбаC.6.01-11371 Шайба C.6.01-11371
47 ШайбаC.12.01-11371 Шайба C.12.01-11371
48 6430-5325264 Держатель
49 02150106 Головка пусковая
50 VARILOCKHY4-171-79-400 Пружина газовая
51 03160056 Трос Боудена
52 Винт3,9х14 Винт 3,9х14
53 Шуруп3,0х12 Шуруп 3,0х12
54 Шуруп3,5х12 Шуруп 3,5х12
55 Шуруп4,2х14 Шуруп саморез прессшайба 4,2х14
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
