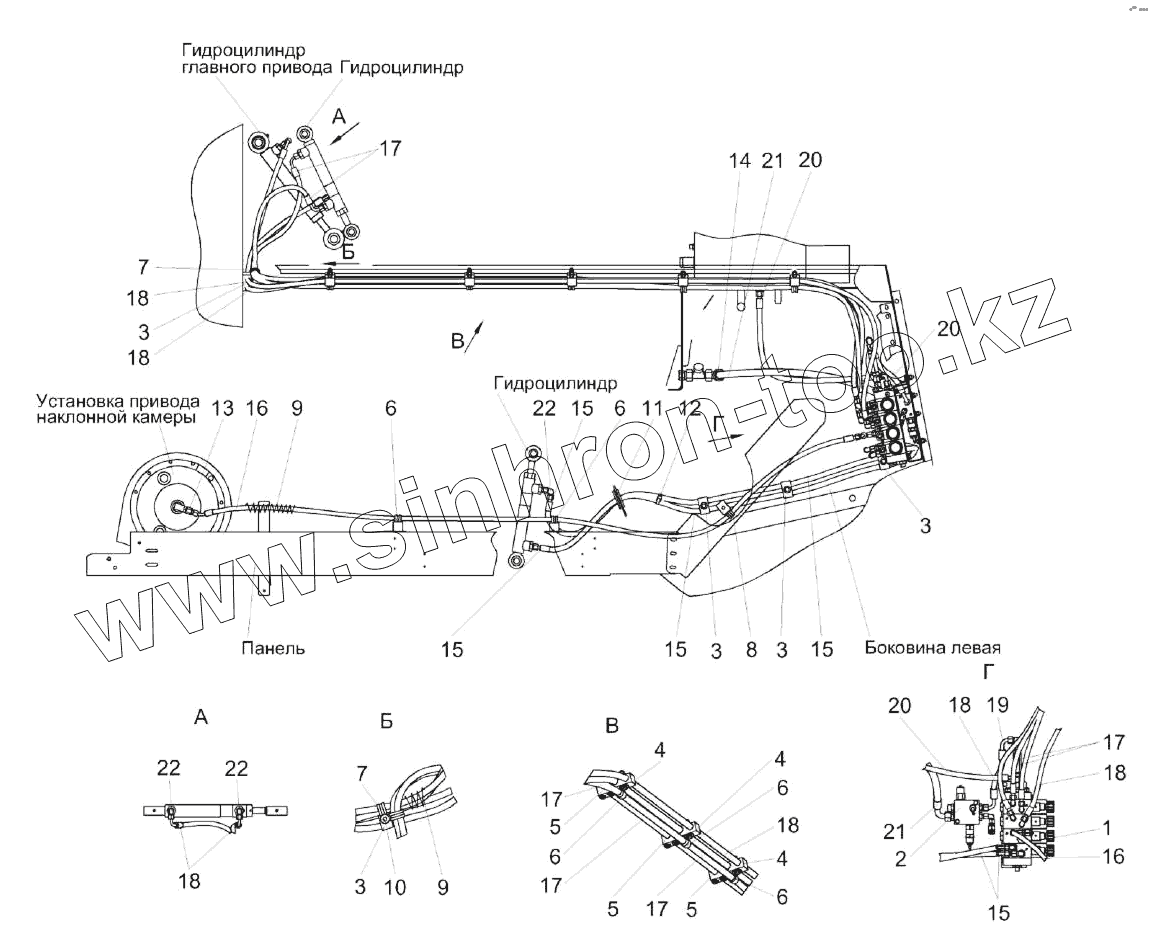

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Гидросистема низкого давления КЗК-16-1-0609000А

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
4
4
4
5
5
5
6
6
6
6
6
7
7
8
9
9
10
11
12
13
14
15
15
15
15
15
16
16
17
17
17
17
17
18
18
18
18
18
18
19
20
20
20
21
21
22
22
22
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-16-1-0609000А КЗК-16-1-0609000А Гидросистема низкого давления
1 КЗК-16-1-0609300 Гидроблок низкого давления
2 КЗК-16-1-0609320-01 Клапан низкого давления
3 ГПД0601140 Установка зажима
4 ГПД0601140-02 Установка зажима
5 ГПО0601140-02 Установка зажима
6 КГС0115770 Хомут
7 КГС0115770-02 Хомут
8 КГС0115770-03 Хомут
9 ОПЛ0600016-06 Оплетка 20x16x20
10 БолтМ8-6eх35-7796 Болт М8-6eх35-7796
11 529И-3724065 Втулка
12 Лента Лента стяжная зубчатая
13 RED10/08LOMDCF Переходник
14 RED22/15LOMDCF Переходник
15 РВД6-1SC-М14Х1,5-24-1760-0-90 Рукав высокого давления
16 РВД6-1SC-М14Х1,5-24-2500-0-45 Рукав высокого давления
17 РВД6-1SC-М14Х1,5-24-3000-0-90 Рукав высокого давления
18 РВД6-1SC-М14Х1,5-24-3200-0-90 Рукав высокого давления
19 РВД8-2SC-М16Х1,5-24-240-90-90/180 Рукав высокого давления
20 РВД8-2SC-М16Х1,5-24-1100-0-90 Рукав высокого давления
21 РВД12-2SC-М22Х1,5-24-940-0-90 Рукав высокого давления
22 EW08LOMDCF Угольник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
