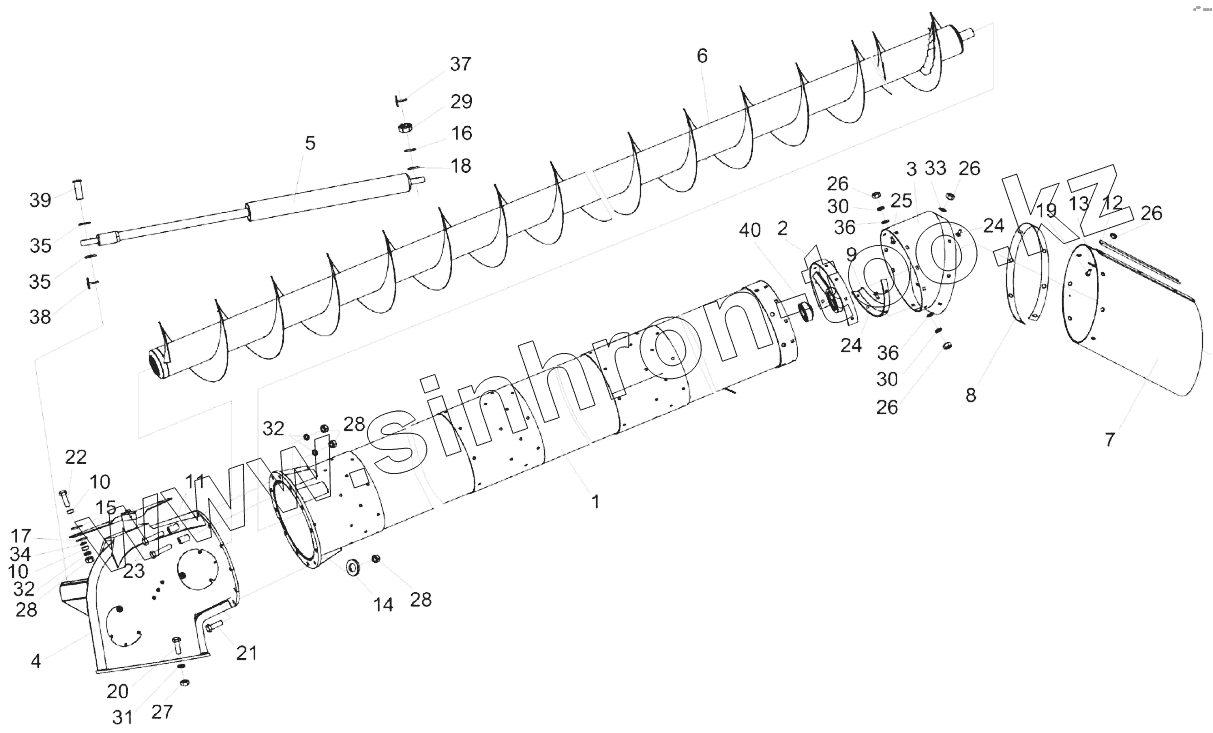

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Установка системы выгрузки КЗК-1420-0206000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
26
26
27
28
28
28
29
30
30
31
32
32
33
34
35
35
36
36
37
38
39
40
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-1420-0206010 КЗК-1420-0206010 Шнек с отводом
КЗК-1420-0206000 КЗК-1420-0206000 Установка системы выгрузки
1 КЗК-1420-0206020 Кожух
2 КЗК-1420-0206080 Опора
3 КЗК-1420-0206090 Кожух
4 КЗК-1420-0206110 Отвод с редуктором
5 КЗК-1420-0602500 Гидроцилиндр поворота выгрузного шнека
6 КЗК-14-0206660 Шнек поворотный выгрузной
7 КЗК-1420-0206002 Фартук
8 КЗК-1420-0206416 Обечайка
9 КЗК-1420-0206417 Обечайка
10 КЗК-1420-0206803 Втулка
11 КЗК-1420-0206803-01 Втулка
12 КЗК-12-0206451А Планка
13 КЗК-12-0206451А-01 Планка
14 КЗР0103439 Шайба
15 КЗР0202682 Шайба
16 КИЛ0106482 Шайба
17 МКС0130423 Шайба
18 УЭС0100405 Шайба
19 БолтМ8-6gx20.88-7796 Болт М8-6gx20.88-7796
20 БолтМ10-6gx40.88-7796 Болт М10-6gx40.88-7796
21 БолтМ12-6gx40.109-7796 Болт М12-6gx40.109-7796
22 БолтМ12-6gx65.88-7796 Болт М12-6gx65.88-7796
23 БолтМ12-6gx80.88-7796 Болт М12-6gx80.88-7796
24 БолтМ8-6gx20.88-7802 Болт М8-6gx20.88-7802
25 БолтМ8-6gx25.88-7802 Болт М8-6gx25.88 -7802
26 ГайкаМ8-6g.8-5915 Гайка М8-6g.8-5915
27 ГайкаМ10-6g.8-5915 Гайка М10-6g.8-5915
28 ГайкаМ12-6g.8-5915 Гайка М12-6g.8-5915
29 ГайкаМ24х2-6g.04-5935 Гайка М24х2-6g.04 -5935
30 Шайба8T.65Г-6402 Шайба 8T.65Г-6402
31 Шайба10T.65Г-6402 Шайба 10T.65Г-6402
32 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
33 ШайбаС8.01-6958 Шайба С8.01-6958
34 ШайбаС12.01-6958 Шайба С12.01-6958
35 Шайба25.01-9649 Шайба 25.01-9649
36 ШайбаС.8.01-11371 Шайба С.8.01-11371
37 Шплинт5х45-397 Шплинт 5х45-397
38 Шплинт6,3х45-397 Шплинт 6,3х45-397
39 Ось6-25b12х70-9650 Ось 6-25 b12х70-9650
40 1680207С17 Подшипник
