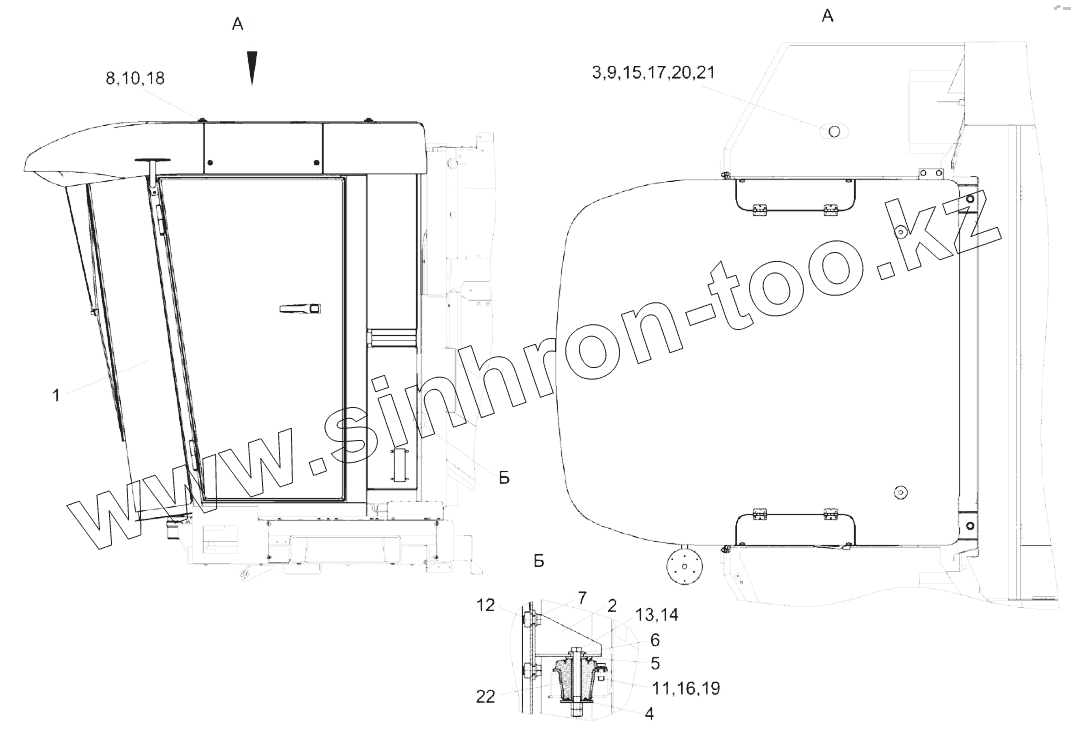

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Установка кабины КЗК-14-0120000-01

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-14-0120000-01 КЗК-14-0120000-01 Установка кабины
1 КЗК-14-0120010-01 Кабина
2 КЗК-14-0120070 Кронштейн
3 КЗК-12-0120520 Кронштейн
4 КЗК-1624-0119402 Основание
5 КЗК-1624-0119601 Проставка
6 КЗР0202674А Шайба
7 УЭС0302627 Шайба
8 СЭУ0200068 Прокладка
9 БолтМ8-6gx20-7796 Болт М8-6gx20-7796
10 БолтМ12-6gx25-7796 Болт М12-6gx25-7796
11 БолтМ12-6gx30-7796 Болт М12-6gx30-7796
12 БолтМ16-6gx30-7796 Болт М16-6gx30-7796
13 БолтМ16-6gx140-7796 Болт М16-6gx140-7796
14 ГайкаМ16-6g-5915 Гайка М16-6g-5915
15 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
16 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
17 ШайбаС8.01-6958 Шайба С8.01-6958
18 ШайбаС12.01-6958 Шайба С12.01-6958
19 ШайбаС.12.01-11371 Шайба С.12.01-11371
20 Лента Лента стяжная зубчатая
21 СЭАТ-34 Стеклоомыватель
22 BPA923-6700200 Виброизолятор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
