Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Установка испарителя КЗК-16-1-0113020

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
26
27

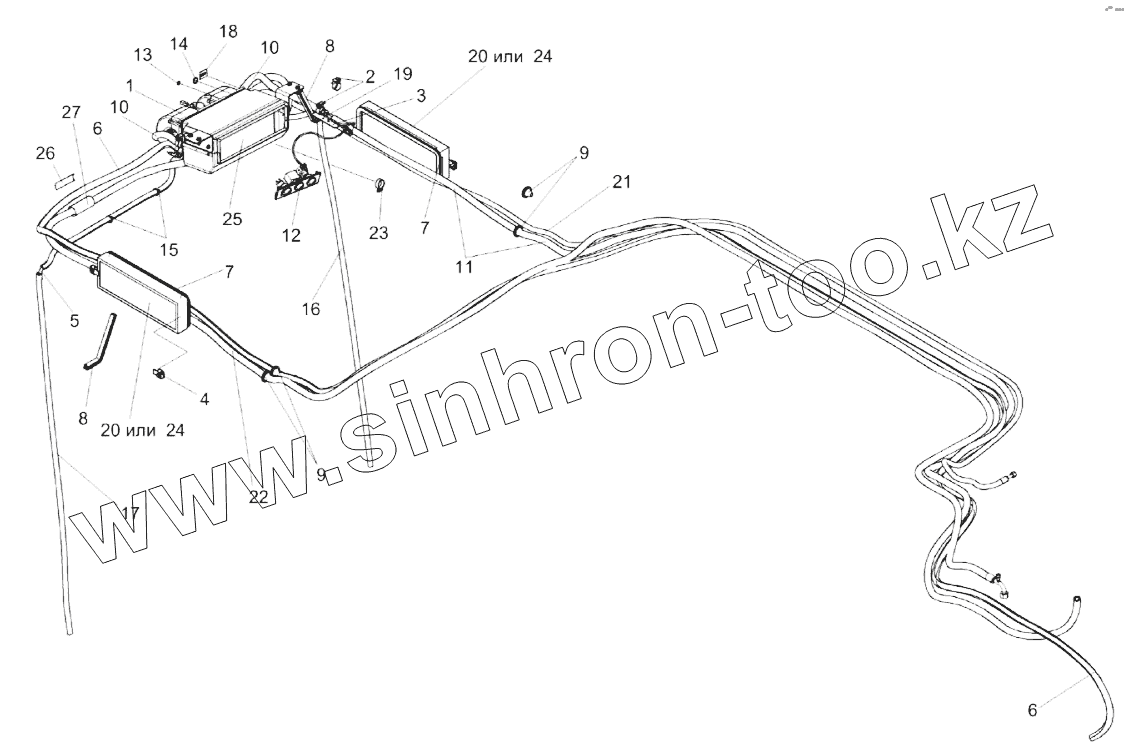

Позиция на иллюстрации Заводской номер детали Название детали
КЗК-16-1-0113020 КЗК-16-1-0113020 Установка испарителя
1 КЗК-1420-0113060 Установка блока испарительно-отопительного
2 А23.02.260 Хомут стяжной
3 КЗК-8-3-0113070 Установка крана отопителя
4 КЗК-8-3-0113100 Установка прижима
5 КЗК-1420-0113803 Угольник
6 КВК0121006 Шланг
7 КВК0121009 Уплотнитель
8 КГС-1-0100014 Уплотнитель
9 КГС0120032-01 Втулка
10 КЗК-7-0113003 Рукав 16х25-1,6-10362
11 КЗК-10-0113024 Шланг
12 18-001806-00 Блок управления
13 08-003501-00 Кольцо уплотнительное 5/8
14 08-003503-00 Кольцо уплотнительное 7/8
15 Лента Лента стяжная зубчатая
16 08-070025-00 Трубка
17 08-070028-00 Трубка
18 08-000010-00 Уплотнение
19 10-100671-10 Кран отопителя
20 ПВ-470 Фильтр приточного воздуха ПВ-470
21 05-070143-0010 Хладонопровод
22 05-070144-0010 Хладонопровод
23 TORRO16-27/9C7W2 Хомут червячный
24 В4704 Элемент фильтрующий
25 03-131000-25 Испарительно-отопительный блок со жгутом в сборе
26 Лента36404-48мм/50мм Лента серая армированная на тканевой основе
27 Труба Труба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
