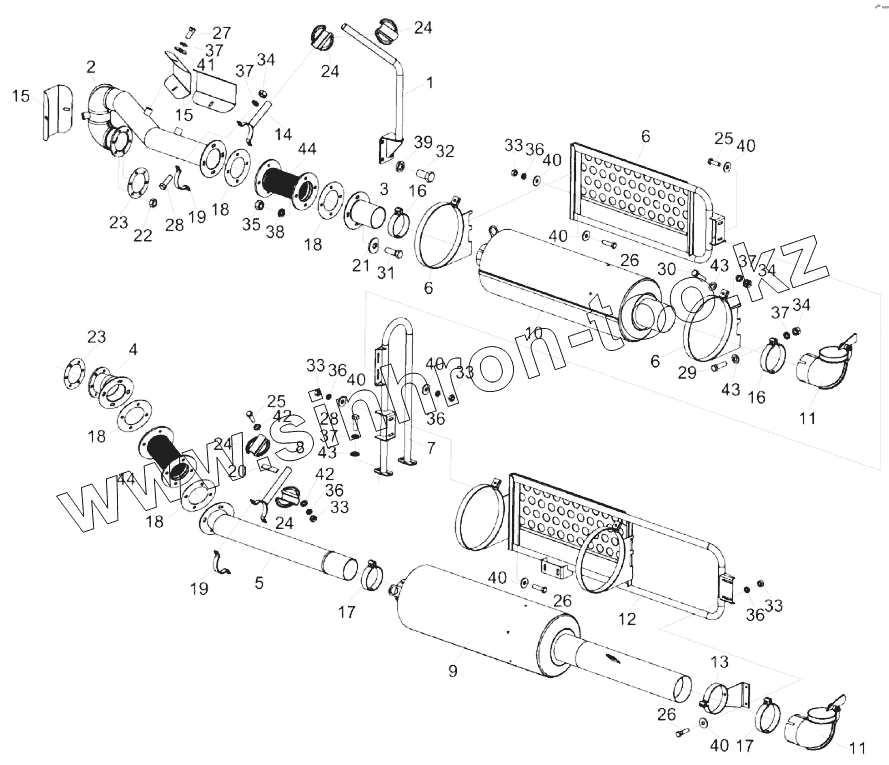

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Установка глушителя КЗК-16-1-0106060

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
6
7
8
9
10
11
11
12
13
14
15
15
16
16
17
17
18
18
18
18
19
19
20
21
22
23
23
24
24
24
24
25
25
26
26
26
27
28
28
29
30
31
32
33
33
33
33
33
34
34
34
35
36
36
36
36
36
37
37
37
37
37
38
39
40
40
40
40
40
40
40
41
42
42
43
43
43
44
44
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-16-1-0106060 КЗК-16-1-0106060 Установка глушителя
1 КЗК-16-1-0106120 Опора
2 КЗК-16-1-0106230 Труба выпускная
3 КЗК-16-1-0106240 Труба
4 КЗК-16-1-0106250 Патрубок
5 КЗК-16-1-0106260 Труба
6 КЗК-16-1-0106270 Ограждение
7 КЗК-16-1-0106290 Опора
8 КЗК-16-1-0106320 Хомут
9 КЗК-12-3-0126530 Глушитель
10 КЗК-12-3-0126560-01 Глушитель
11 КЗК-12-3-0126880 Труба
12 КЗК-12-3-0126900 Ограждение
13 КЗК-12-3-0126940 Хомут
14 КЗК-1420-0106410-01 Хомут
15 КЗК-16-1-0106429 Кронштейн
16 КВС-1-0157407 Хомут
17 КВС-1-0157407-01 Хомут
18 КЗК-12-3-0106017 Прокладка
19 КЗК-12-3-0106471-03 Хомут
20 КЗК-121-3-0126006 Прокладка
21 УЭС-7-0400417 Шайба
22 УЭС-16-0400014 Гайка
23 УЭС-16-0400013 Прокладка
24 УЭС-16-0400491 Кронштейн
25 БолтМ8-6gx25-7796 Болт М8-6gx25-7796
26 БолтМ8-6gx30-7796 Болт М8-6gx30-7796
27 БолтМ10-6gx20-7796 Болт М10-6gx20-7796
28 БолтМ10-6gx30-7796 Болт М10-6gx30-7796
29 БолтМ10-6gx35-7796 Болт М10-6gx35-7796
30 БолтМ10-6gx40-7796 Болт М10-6gx40-7796
31 БолтМ12-6gx35-7796 Болт М12-6gx35-7796
32 БолтМ16-6gx30-7796 Болт М16-6gx30-7796
33 ГайкаМ8-6g-5915 Гайка М8-6g-5915
34 ГайкаМ10-6g-5915 Гайка М10-6g-5915
35 ГайкаМ12-6g-5915 Гайка М12-6g-5915
36 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
37 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
38 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
39 Шайба16Т.65Г-6402 Шайба 16Т.65Г-6402
40 ШайбаC8.01-6958 Шайба C 8.01-6958
41 ШайбаС.10.01-6958 Шайба С.10.01-6958
42 ШайбаС.8.01-11371 Шайба С.8.01-11371
43 ШайбаC.10.01-11371 Шайба C.10.01-11371
44 S-76198-01-00 Сильфон
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
