Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Мост управляемых колес КЗК-1420-0109000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
8
8
9
9
9
9
9
9
10
10
10
10
10
11
11

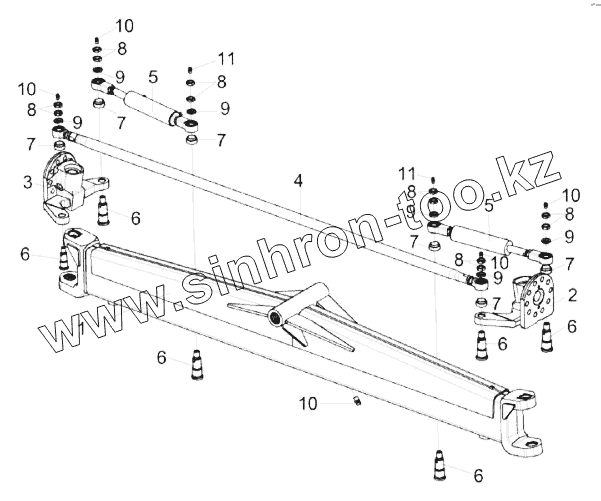

Позиция на иллюстрации Заводской номер детали Название детали
КЗК-1420-0109000 КЗК-1420-0109000 Мост управляемых колес
1 КЗК-1420-0109010 Балка
2 КЗК-1420-0109050 Кулак поворотный
3 КЗК-1420-0109050-01 Кулак поворотный
4 КЗК-1420-0109060 Тяга
5 УЭС-7-0109200 Гидроцилиндр
6 РСМ10.02.02.633А Ось
7 РСМ10.02.02.806А Втулка
8 ГайкаМ20х1,5-6g-2526 Гайка М20х1,5-6g-2526
9 ШайбаC20х5.01-10450 Шайба C 20х5.01-10450
10 STXGE6-LLM10Х1 Штуцер прямой
11 STXWE6-LLM10Х1 Штуцер угловой
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
