Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Элеватор зерновой КЗК-14-0214000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

9

10

10

11

12

13

14

15

16

17

18

19

20

20

20

21

21

21

22

22

23

23

23

23

24

24

25

25

25

25

26

27

27

27

27

27

28

28

28

28

29

30

31

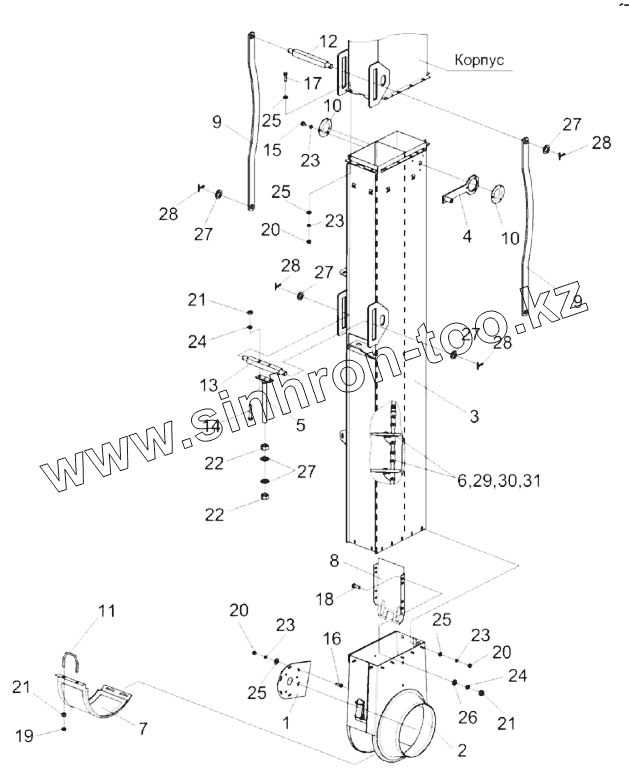

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-14-0214000	КЗК-14-0214000		Элеватор зерновой
1	КЗК-14-0214010		Опора
2	КЗК-14-0214020А		Каркас
3	КЗК-14-0214030		Корпус
4	КЗК-14-0214110		Пластина
5	КЗК-14-0214260		Удлинитель
6	КЗК-14-0214340		Цепь элеватора
7	КЗК-14-0214408А		Крышка
8	КЗК-14-0214413		Вставка
9	КЗК-14-0214456		Рычаг
10	КЗК-14-0214463		Крышка
11	КЗК-14-0214602		Зацеп
12	КЗК-14-0214618		Опора
13	КЗК-14-0214621		Опора
14	БолтМ8-6gx45-7796		Болт М8-6gx45-7796
15	БолтМ6-6gx12-7798		Болт М6-6gx12-7798
16	БолтМ6-6gx16-7798		Болт М6-6gx16-7798
17	БолтМ6-6gx16-7802		Болт М6-6gx16-7802
18	БолтМ8-6gx20-7802		Болт М8-6gx20-7802
19	ГайкаМ8-6g-2526		Гайка М8-6g-2526
20	ГайкаМ6-6g-5915		Гайка М6-6g-5915
21	ГайкаМ8-6g-5915		Гайка М8-6g-5915
22	ГайкаМ20-6g-5915		Гайка М20-6g-5915
23	Шайба6Т.65Г-6402		Шайба 6Т.65Г-6402
24	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
25	ШайбаC6.01-6958		Шайба C 6.01-6958
26	ШайбаC.8.01-11371		Шайба C.8.01-11371
27	ШайбаC.20.01-11371		Шайба C.20.01-11371
28	Шплинт5х32-397		Шплинт 5х32-397
29	ЗвеноС-ТРД-38-4600		Звено С-ТРД-38-4600
30	ЗвеноС-ТРД-38-46		Звено С-ТРД-38-46
31	ЗвеноС-ТРД-38-5600		Звено С-ТРД-38-5600

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
