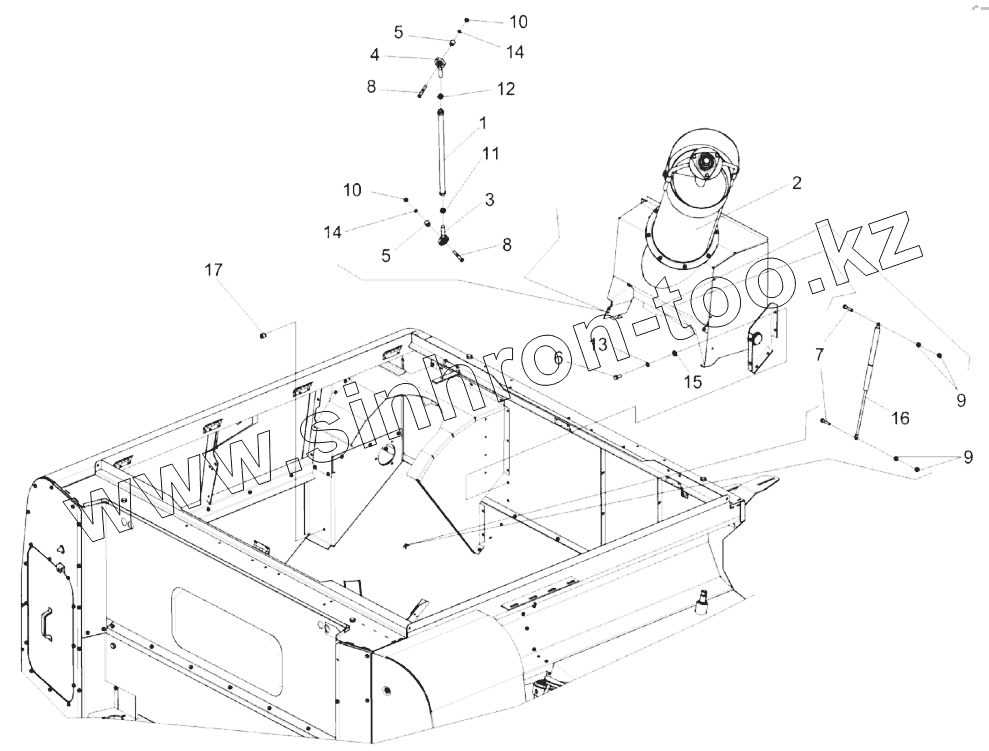

Каталог запасных частей к технике: Гомсельмаш КЗС-1624-1. Бункер. Установка шнека загрузки КЗК-14-0216000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

7

8

8

9

9

10

10

11

12

13

14

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
КЗК-14-0203900	КЗК-14-0203900		Тяга
КЗК-16-1-0203010	КЗК-16-1-0203010		Бункер
1	КЗК-14-0203910		Тяга
2	КЗК-14-0216000		Шнек загрузки
3	КЗК-10-0204170		Стержень
4	КЗК-10-0204170-01		Стержень
5	КЗК-14-0203627		Втулка
6	БолтМ8-6gx20-7796		Болт М8-6gx20-7796
7	БолтМ8-6gx35-7796		Болт М8-6gx35-7796
8	БолтМ10-6gx60-7796		Болт М10-6gx60-7796
9	ГайкаМ8-6g-5915		Гайка М8-6g-5915
10	ГайкаМ10-6g-5915		Гайка М10-6g-5915
11	ГайкаМ16Х1,5-6g-2526		Гайка М16Х1,5-6g-2526
12	ГайкаМ16Х1,5-LH-6g		Гайка М16Х1,5-LH-6g
13	Шайба8Т.65Г-6402		Шайба 8Т.65Г-6402
14	Шайба10Т.65Г-6402		Шайба 10Т.65Г-6402
15	ШайбаC8.01-6958		Шайба C 8.01-6958
16	0849640900N		Пружина газовая
17	STSV6-LC223-12368-4		Штуцер для крепления на перегородки

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
