Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 2. Установка компрессора КЗК-1420-0113030

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

7

8

8

8

8

9

10

10

10

10

11

12

13

13

14

15

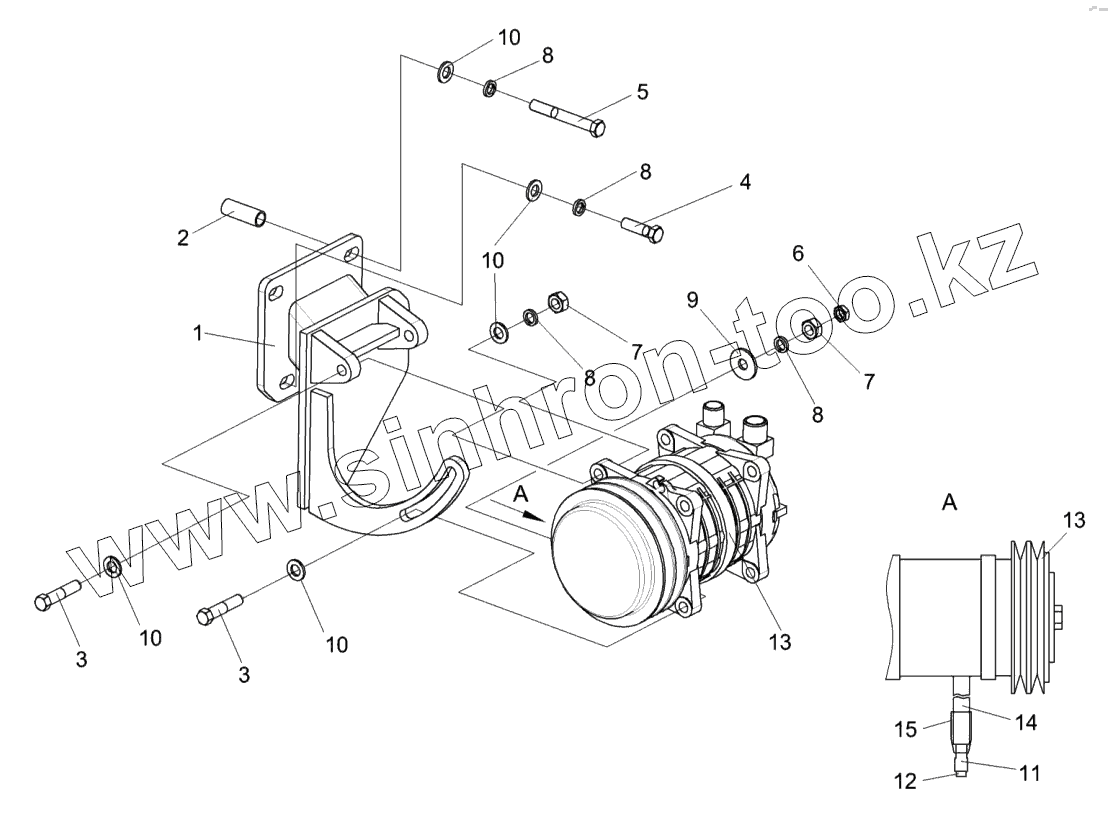

Позиция на иллюстрации	Заводской номер детали		Название детали
КВС-1-0150630-01	КВС-1-0150630-01		Компрессор
КЗК-1420-0113030	КЗК-1420-0113030		Установка компрессора
1	КЗК-1420-0113040		Кронштейн
2	КЗК-1420-0113802		Втулка
3	КЗК-12-0113601А		Болт специальный
4	БолтМ10-6eХ35-7796		Болт М10-6eХ35-7796
5	БолтМ10-6eХ75-7796		Болт М10-6eХ75-7796
6	ГайкаМ10-6G-2526		Гайка М10-6G-2526
7	ГайкаМ10-6G-5915		Гайка М10-6G-5915
8	Шайба10Т.65Г-6402		Шайба 10Т.65Г-6402
9	ШайбаC10.01-6958		Шайба C 10.01-6958
10	ШайбаC.10.01-11371		Шайба C.10.01-11371
11	502601		Колодка штыревая
12	103612		Штырь
13	01-001100-00		Компрессор
14	Трубка		Трубка
15	Трубка		Трубка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
