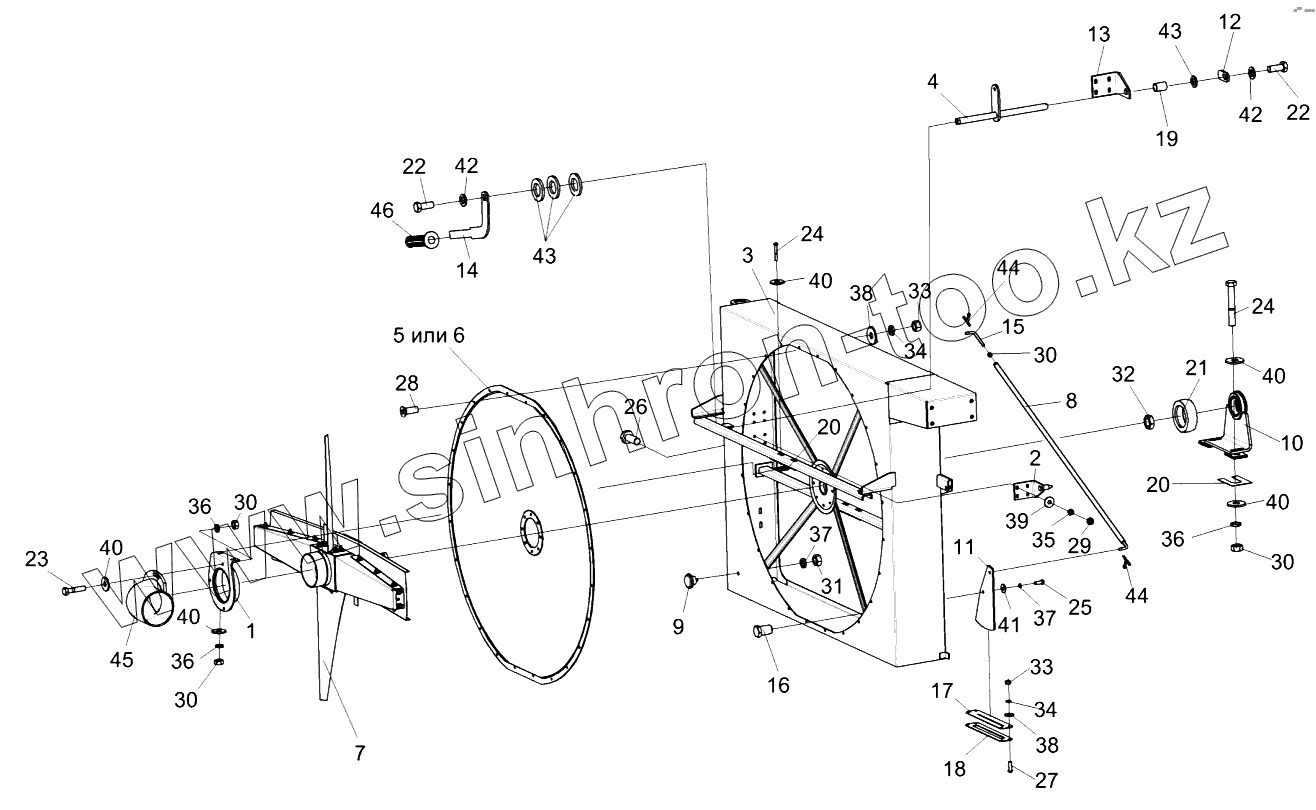

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1. Воздухозаборник КЗК-1420-0106500

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
24
24
25
26
27
28
29
30
30
30
30
31
32
33
33
34
34
35
36
36
36
37
37
38
38
39
40
40
40
40
40
41
42
42
43
43
44
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-1420-0106500 КЗК-1420-0106500 Воздухозаборник
1 КЗК-10-0112150 Опора
2 КЗК-10-0112260 Кронштейн
3 КЗК-12-3-0112010-01 Диффузор
4 КЗК-12-3-0112070 Рычаг
5 КЗК-12-3-0112120 Сетка
6 КЗК-12-3-0112120-01 Сетка
7 КЗК-12-3-0112130А Пылесъемник
8 КЗК-12-3-0112140 Тяга
9 КЗР0101260 Ручка
10 УЭС-7-0404050 Опора
11 КЗК-10-0112442 Пластина
12 КЗК-10-0112443 Пластина
13 КЗК-10-0112444 Кронштейн
14 КЗК-10-0112446 Кронштейн
15 КЗК-10-0112614 Тяга
16 КЗК-10-0112617 Бонка
17 КЗК-12-3-0112002А Прокладка
18 КЗК-12-3-0112431 Пластина
19 КЗК-12-3-0112804 Втулка
20 УЭС-7-0000502 Прокладка
21 УЭС-7-0404608 Втулка
22 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
23 БолтМ8-6eх35-7796 Болт М8-6eх35-7796
24 БолтМ8-6eх55-7796 Болт М8-6eх55-7796
25 БолтМ10-6eх25-7796 Болт М10-6eх25-7796
26 БолтМ6-6eх16-7798 Болт М6-6eх16-7798
27 ВинтB.М5-6eх16-17473 Винт B.М5-6eх16-17473
28 ВинтB2.М5-6eх14-17475 Винт B2.М5-6eх14-17475
29 ГайкаМ6-6G-5915 Гайка М6-6G-5915
30 ГайкаМ8-6G-5915 Гайка М8-6G-5915
31 ГайкаМ10-6G-5915 Гайка М10-6G-5915
32 ГайкаМ12х1,25-6G-2526 Гайка М12х1,25-6G-2526
33 ГайкаМ5-6G-5927 Гайка М5-6G-5927
34 Шайба5Т.65Г-6402 Шайба 5Т.65Г-6402
35 Шайба6Т.65Г-6402 Шайба 6Т.65Г-6402
36 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
37 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
38 ШайбаC5.01-6958 Шайба C 5.01-6958
39 ШайбаC6.01-6958 Шайба C 6.01-6958
40 ШайбаC8.01-6958 Шайба C 8.01-6958
41 ШайбаC10.01-6958 Шайба C 10.01-6958
42 ШайбаC.8.01-11371 Шайба C.8.01-11371
43 ШайбаC.16.01-11371 Шайба C.16.01-11371
44 Шплинт3,2х16-397 Шплинт 3,2х16-397
45 УЭС-7-0000005 Шланг
46 3.115-34120 Рукоятка руля левая А, ОН 2307-017-69
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
