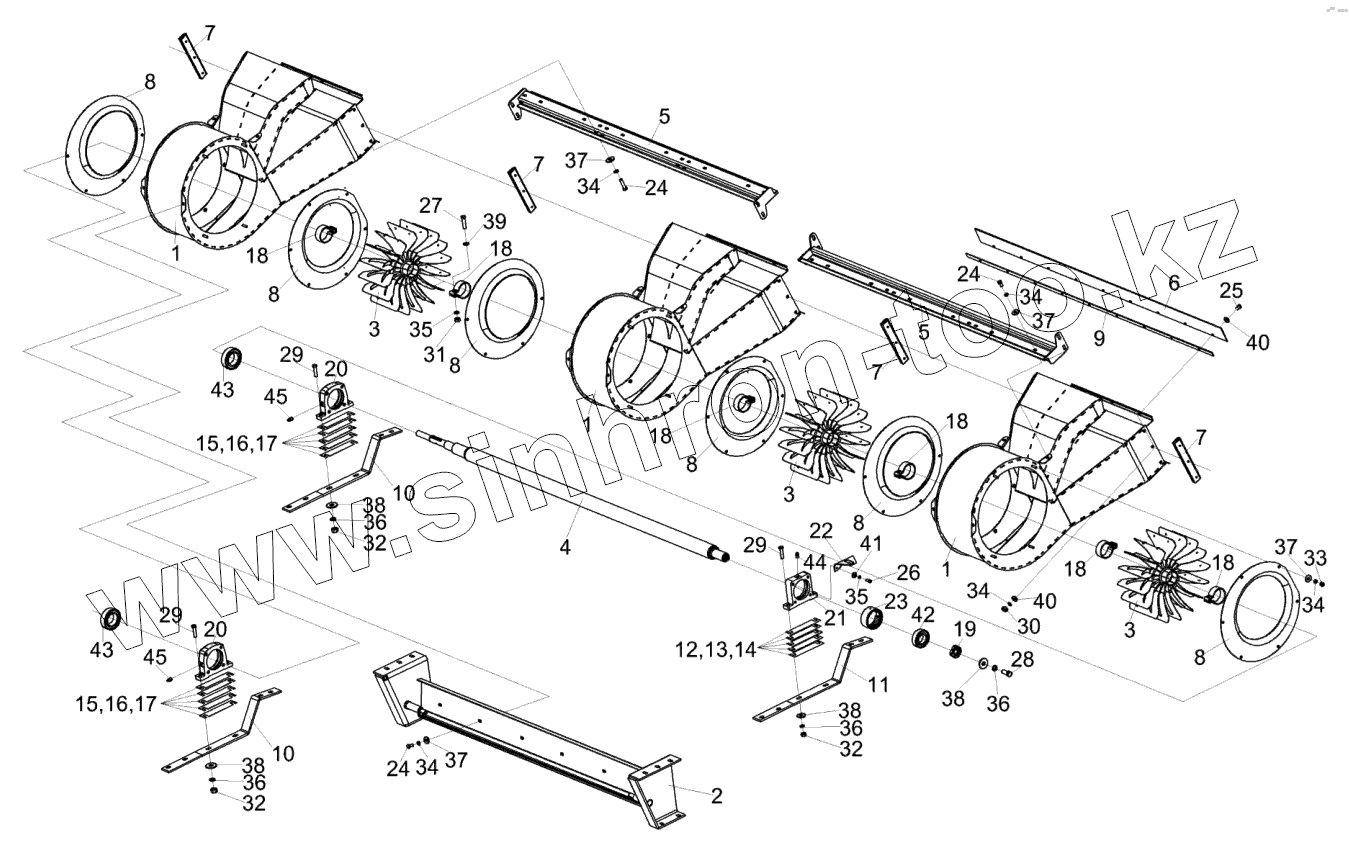

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1. Вентилятор очистки КЗК-14-0217000
1
1
1
2
3
3
3
4
5
5
6
7
7
7
7
8
8
8
8
8
8
9
10
10
11
12
13
14
15
15
16
16
17
17
18
18
18
18
18
18
19
20
20
21
22
23
24
24
24
25
26
27
28
29
29
29
30
31
32
32
32
33
34
34
34
34
34
35
35
36
36
36
36
37
37
37
37
38
38
38
38
39
40
40
41
42
43
43
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0217000 | КЗК-14-0217000 | Вентилятор очистки | |
| 1 | КЗК-14-0217010 | Корпус | |
| 2 | КЗК-14-0217040 | Подвеска передняя | |
| 3 | КЗК-14-0217050 | Крылач | |
| 4 | КЗК-14-0217060 | Вал вентилятора | |
| 5 | КЗК-14-0217070 | Подвеска задняя | |
| 6 | КЗК-14-0217002 | Ремень | |
| 7 | КЗК-14-0217004 | Ремень | |
| 8 | КЗК-14-0217408 | Диффузор | |
| 9 | КЗК-14-0217411 | Прижим | |
| 10 | КЗК-14-0217418 | Опора | |
| 11 | КЗК-14-0217418-01 | Опора | |
| 12 | КЗК-14-0217431 | Пластина | |
| 13 | КЗК-14-0217431-01 | Пластина | |
| 14 | КЗК-14-0217431-02 | Пластина | |
| 15 | КЗК-14-0217431-03 | Пластина | |
| 16 | КЗК-14-0217431-04 | Пластина | |
| 17 | КЗК-14-0217431-05 | Пластина | |
| 18 | КЗК-14-0217453 | Хомут | |
| 19 | КЗК-14-0218604 | Звезда | |
| 20 | КЗК-10-0217209 | Корпус | |
| 21 | КЗР0217209Б-01 | Корпус | |
| 22 | КЗР0217452А | Кронштейн | |
| 23 | КЗК0217611А | Втулка | |
| 24 | БолтМ8-6eх16-7796 | Болт М8-6eх16-7796 | |
| 25 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 | |
| 26 | БолтМ10-6eх20-7796 | Болт М10-6eх20-7796 | |
| 27 | БолтМ10-6eх40-7796 | Болт М10-6eх40-7796 | |
| 28 | БолтМ12-6eх30-7796 | Болт М12-6eх30-7796 | |
| 29 | БолтМ12-6eх50-7796 | Болт М12-6eх50-7796 | |
| 30 | ГайкаМ8-6H-5915 | Гайка М8-6H-5915 | |
| 31 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 | |
| 32 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 | |
| 33 | ГайкаМ8-6G-5916 | Гайка М8-6G-5916 | |
| 34 | Шайба8.65Г-6402 | Шайба 8.65Г-6402 | |
| 35 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 | |
| 36 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 | |
| 37 | ШайбаC8.01-6958 | Шайба C 8.01-6958 | |
| 38 | ШайбаC12.01-6958 | Шайба C 12.01-6958 | |
| 39 | ШайбаC10.01-10450 | Шайба C 10.01-10450 | |
| 40 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 | |
| 41 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 | |
| 42 | 1680208С17 | Подшипник | |
| 43 | 680210А2НК7С17 | Подшипник | |
| 44 | STGE6-LLM10х1,0KC223-12271-7 | Штуцер прямой | |
| 45 | STWE6-LLM10х1,0KC223-13021-3 | Штуцер угловой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
