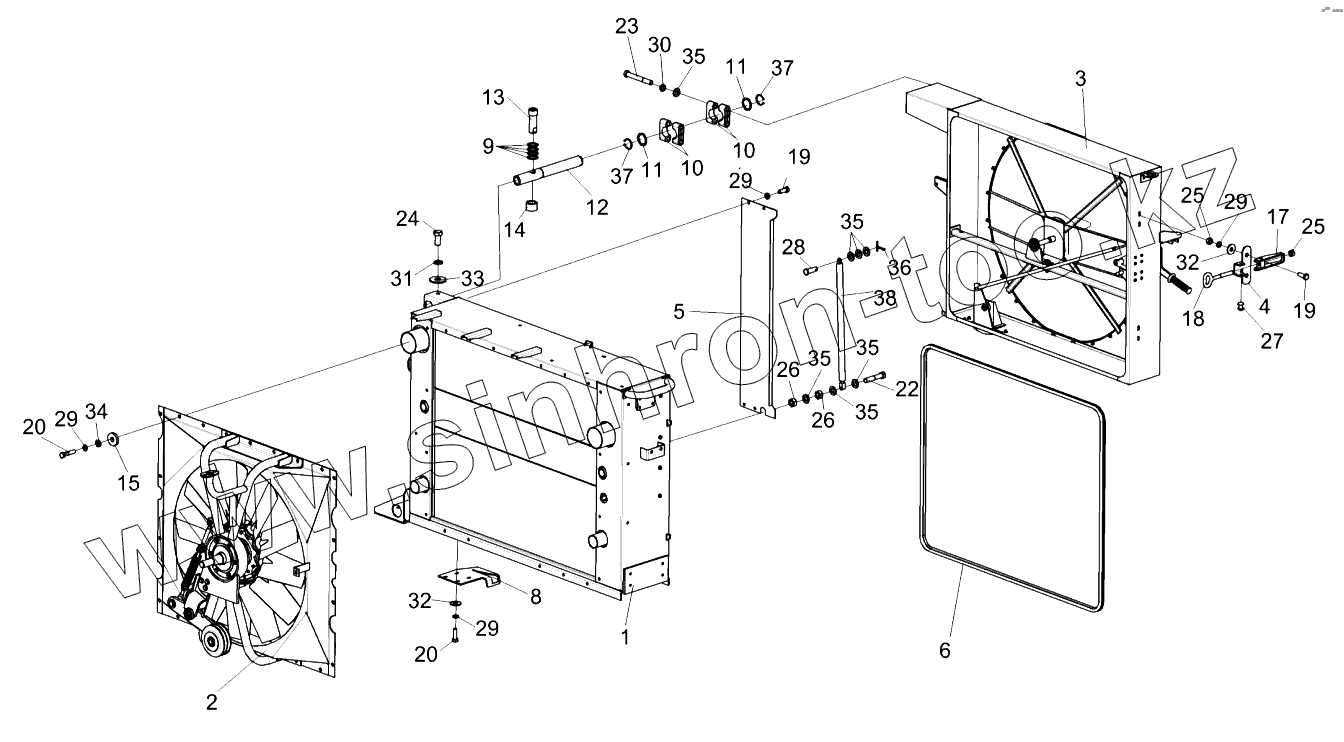

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1. Радиатор КЗК-1420-0106040

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
8
9
10
10
11
11
12
13
14
15
17
18
19
19
20
20
22
23
24
25
25
26
26
27
28
29
29
29
29
30
31
32
32
33
34
35
35
35
35
35
36
37
37
38
Позиция на иллюстрации Заводской номер детали Название детали
КЗК-1420-0106040 КЗК-1420-0106040 Радиатор
КЗК-1420-0106460 КЗК-1420-0106460 Замок
1 КЗК-1420-0106050 Установка радиатора
2 КЗК-1420-0106200 Установка вентилятора
3 КЗК-1420-0106500 Воздухозаборник
4 КЗК-1420-0106443 Основание
5 КЗК-1420-0106444 Зашивка
6 КГС0128007 Уплотнение
7 КЗК-10-0112005 Табличка
8 КЗК-10-0112456 Кронштейн
9 КЗК-10-0112462 Шайба
10 КЗК-12-3-0112001 Корпус подшипника
11 КЗК-12-3-0112426 Шайба
12 КЗК-12-3-0112602А Ось
13 КЗК-12-3-0112603А Ось
14 КЗК-12-3-0112802 Втулка
15 КЗР0221417 Шайба
16 КВС-2-0155603 Гайка
17 8130-85.04.455. Скоба
18 8130-85.04.619-01 Крюк
19 БолтМ8-6eх20-7796 Болт М8-6eх20-7796
20 БолтМ8-6eх25-7796 Болт М8-6eх25-7796
21 БолтМ8-6eх35-7796 Болт М8-6eх35-7796
22 БолтМ10-6eх50-7796 Болт М10-6eх50-7796
23 БолтМ10-6eх80-7796 Болт М10-6eх80-7796
24 БолтМ12-6eх25-7796 Болт М12-6eх25-7796
25 ГайкаМ8-6G-5915 Гайка М8-6G-5915
26 ГайкаМ10-6G-5915 Гайка М10-6G-5915
27 Заклепка4х12-10299 Заклепка 4х12-10299
28 6-10b12х30-9650 Ось
29 Шайба8Т.65Г-6402 Шайба 8Т.65Г-6402
30 Шайба10Т.65Г-6402 Шайба 10Т.65Г-6402
31 Шайба12Т.65Г-6402 Шайба 12Т.65Г-6402
32 ШайбаC8.01-6958 Шайба C 8.01-6958
33 ШайбаC12.01-6958 Шайба C 12.01-6958
34 ШайбаC.8.01-11371 Шайба C.8.01-11371
35 ШайбаC.10.01-11371 Шайба C.10.01-11371
36 Шплинт3,2х25-397 Шплинт 3,2х25-397
37 В35-13942 Кольцо В35-13942
38 2109LX0700N Пружина газовая 2109LX 0700N
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
